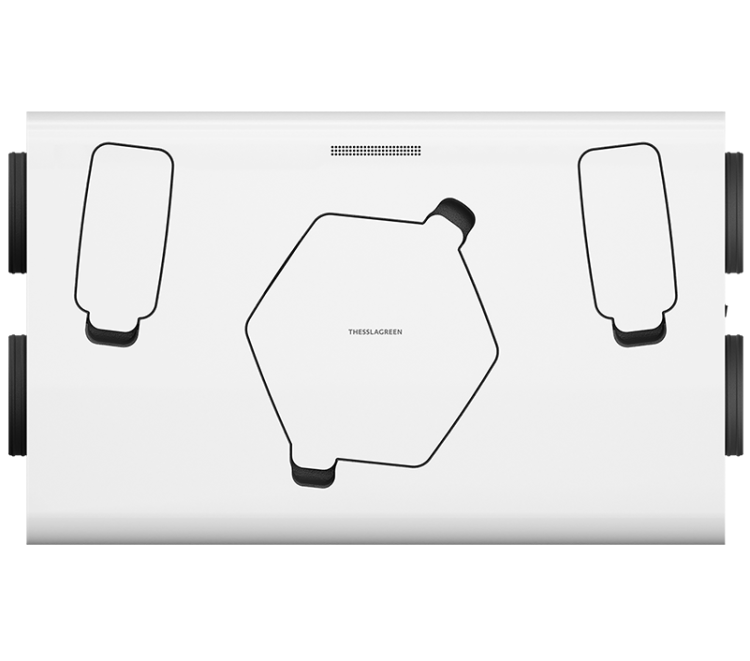

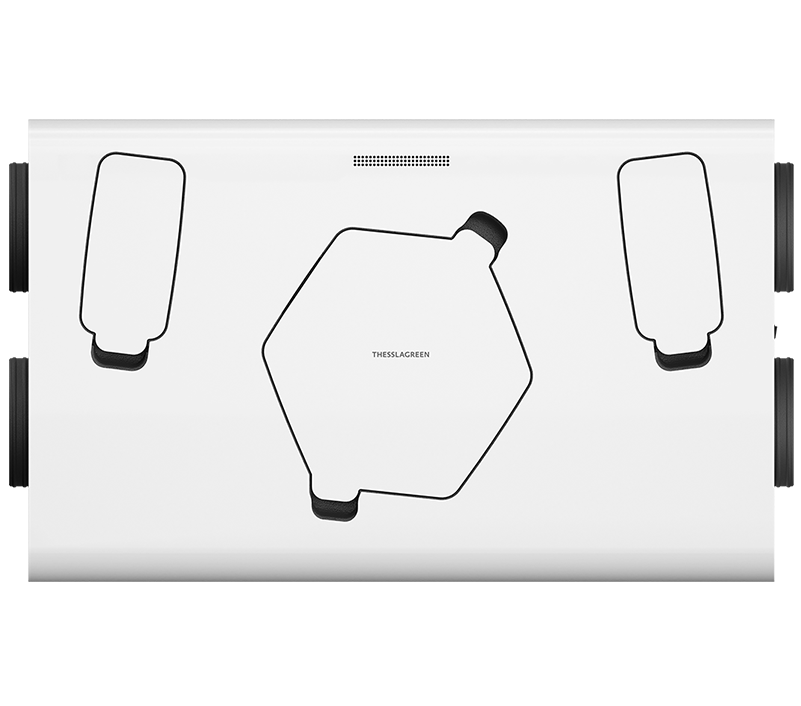

Centrala wentylacyjna z odzyskiem ciepła Thessla Green AirPack 4 500h. (Tego towaru nie wysyłamy za pobraniem)
|
|
Centrala wentylacyjna AirPack 4 została zaprojektowana z myślą o domach jednorodzinnych średniej wielkości. Dzięki swej dużej wydajności zapewniają komfort i dopływ świeżego powietrza nie tylko podczas normalnego użytkowania na co dzień, ale również podczas spotkań towarzyskich i rodzinnych, gdy w pomieszczeniach przebywa większa niż zwykle liczba osób. Urządzenie to zapewnia odzysk ciepła aż do 95%. Dodatkowo urządzenie to ma wiele unikalnych cech, które zwiększą komfort Twojego życia i efektywność energetyczną Twojego domu. Z AirPackiem 4 oszczędzasz cenną przestrzeń użytkową Twojego domu. To pierwszy rekuperator zaprojektowany tak, by mógł działać nawet w nieogrzewanych i nieocieplonych poddaszach. Możesz go zainstalować w pomieszczeniach, w których zimą temperatura spada do -15°C nie obawiając się o awarię czy utratę sprawności rekuperacji. Wszystko to jest możliwe dzięki unikalnej koncepcji obudowy FULLSHELL, wykonanej ze spienionego polipropylenu o grubości 50 mm, w której całkowicie wyeliminowano mostki cieplne. Ponadto rekuperator firmy Thessla Green wyposażony został w automatyczny bypass zapewniający 100% obejścia. Każdy rekuperator wywiewa powietrze z toalet, łazienki i kuchni, a nawiewa do salonu i sypialni. Dlatego, najważniejszym parametrem akustycznym rekuperatora jest emisja hałasu do kanału nawiewnego. AirPack4 ma układ InFlow, który redukuje emisję hałasu do kanału nawiewnego przy nominalnej wydajności nawet o 10 dB(A). Dzięki technologiom Thermoacoustic oraz InFlow centrala dostarcza powietrze do Twojego domu niemal bezgłośnie. Wentylatory AirPacka4 zużywają o 10% mniej energii i są 4% cichsze. Wentylatory w rekuperatorze działają 24h na dobę przez 365 dni w roku. Dlatego muszą zużywać tak mało energii, jak to tylko możliwe. W AirPacku 4 ten cel został osiągnięty dzięki zastosowaniu najbardziej zaawansowanych w swojej klasie opracowanych w 2019 roku przez ZiehlAbegg wentylatorów do rekuperatorów z wirnikami o wypływie diagonalnym. Rekuperator AirPack 4 posiada certyfikat Passive House Institute.
Dostępne wersje wykonania:
- Energy odzysk ciepła.
- Energy+ odzysk ciepła oraz dodatkowo system automatycznej kontroli przepływu (CF),
- Energy++ odzysk ciepła, dodatkowo system automatycznej kontroli przepływu (CF) oraz kontrola filtrów AFC monitorująca zużycie filtrów powietrza w czasie rzeczywistym.
Centrala standardowo nie posiada sterowania umieszczonego w panelu na urządzeniu. Moduł sterowania dostępny oddzielnie.
|
|
AirMobile (nie wchodzi w skład centrali dostępne osobno) |
Panel Air++ (nie wchodzi w skład centrali dostępne osobno) |
To w pełni funkcjonalne sterowanie wentylacją w budynku przy pomocy smartfona lub laptopa. System umożliwia użytkownikowi obsługę wszystkich funkcji systemu sterowania i jest dokładnym przeniesieniem na platformę mobilną interfejsu Air++. AirMobile może działać równolegle z innymi panelami sterowania Air lub może stanowić jedyny interfejs sterowania wentylacją w budynku, umożliwiając użytkownikowi rezygnację z jakichkolwiek dodatkowych paneli sterowania. |
Jeżeli obsługa urządzeń domowych kojarzy Ci się ze studiowaniem zawiłych instrukcji obsługi i przedzieraniem się przez labirynt niezrozumiałych pojęć, to zrobiliśmy wszystko żebyś zmienił zdanie. Panel dotykowy Air ++ zaprojektowaliśmy tak, by najczęściej używane funkcje były dostępne na ekranie głównym. |
|
|
|
|
|
Moduł BASIC jest zawsze zainstalowany w każdym AirPacku. BASIC zapewnia pełną funkcjonalność rekuperatora oraz dodatkowo pozwala na pełną komunikację z dowolnymi systemami zewnętrznymi (BMS, automatyka budynków inteligentnych), które mogą nawet w 100% zastąpić panel sterowania.
|
Dzięki zastosowaniu dodatkowo modułu rozszerzającego (moduł ten dostępny oddzielnie) możliwe jest zwiększenie funkcjonalności sterownika o obsługę wielu dodatkowych urządzeń peryferyjnych, które będą mogły funkcjonować równocześnie: |
|
|
- czujnik temperatury otoczenia centrali,
- kabel grzejny do przewodu kondensatu,
- możliwość podłączenia czujnika wilgotności,
- czujnik jakości powietrza,
- gniazdo komunikacji RS485/Modbus,
- złącza do podłączania paneli sterowania (np. AirS, Air++. Air+, AirL).
|
- sterowanie nagrzewnicy kanałowej,
- sterowanie chłodnicy kanałowej,
- siłownik przepustnicy GWC,
- siłownik przepustnicy odcinającej kanału czerpni,
- siłownik przepustnicy odcinającej kanału wyrzutni,
- pompa nagrzewnicy wodnej,
- presostat filtra wtórnego,
- sygnał z okapu,
- sygnał z centrali p.poż.,
- sygnał awarii nagrzewnicy elektrycznej,
- włącznik funkcji rozpalania kominka,
- sygnał z alarmu/ włącznik funkcji "pusty dom",
- potwierdzenie pracy nagrzewnicy elektrycznej.
|
|
|
|
|
Maksymalna sprawność odzysku ciepła |
95% |
Typ wymiennika |
100% przeciwprądowy z polistyrenu |
Strumień powietrza (100Pa)
|
500 m³/h |
Zasilanie
|
230 V (AC), 50 Hz |
Wentylatory
|
odśrodkowe z silnikami prądu stałego EC z wypływem diagonalnym, płynna regulacja wydajności |
Średnica przyłączy
|
Ø200 mm |
Poziom mocy akustycznej emitowanej do kanału nawiewnego |
54 dB(A) |
Bypass
|
100% obejścia, izolowany, programowalny w funkcji temperatury zewnętrznej oraz temperatury w budynku |
Filtry
|
CleanPad Pure – dwustopniowe filtry klasy M5 o zwiększonej o 60% pojemności pyłowej w porównaniu z filtrami G4 |
System przeciwzamrożeniowy |
System FPX – płynnie regulowana nagrzewnica zapobiegająca spadkowi temperatury ścianek wymiennika poniżej 0°C |
Średnica króćca kondensatu |
Ø32 mm |
Temperatura pracy |
warunki dopuszczalne: -15°C ÷ +45°C, warunki zalecane: 0°C ÷ +45°C |
Masa |
48 kg |
|
|
|
Moc właściwa jednego wentylatora - SFP [W/(m³/h)] Moc pobierana przez wentylator - PW[W] = SFP[W/(m³/h)]*V[m³/h] Moc pobierana przez system sterowania - PS[W] = 5[W]
|
|
|

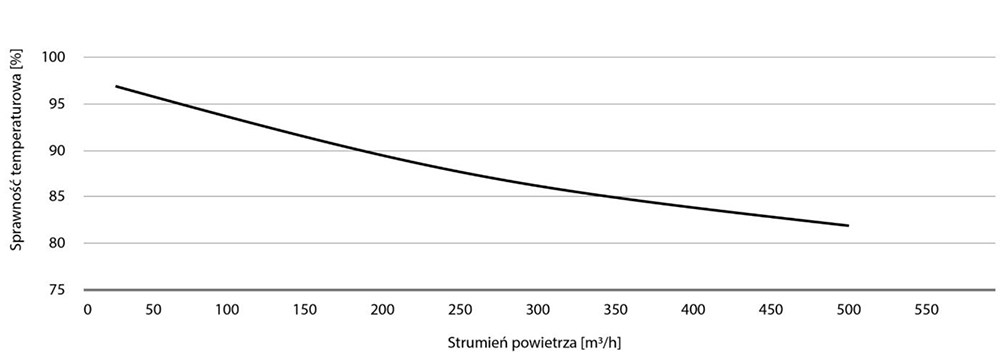

- powietrze wewnętrzne T= 20°C, RH= 38% - powietrze zewnętrzne T= -7°C, RH= 20% - warunki testu (PN-EN-13141-7)
|
|
|
MANUALNY
Rekuperator działa w sposób ciągły z zadana intensywnością wentylacji. W ramach tego ustawienia możliwe jest zdefiniowanie przez użytkownika godzin uruchomiania "Przewietrzania" oraz jego intensywność.
AUTOMATYCZNY
Centrala działa zgodnie ze zdefiniowanym przez użytkownika harmonogramem tygodniowym określającym intensywność wentylacji w poszczególnych przedziałach czasowych. Przewidziano nastawy dwóch harmonogramów: "Lato" oraz "Zima", które mogą być dowolnie modyfikowane przez użytkownika. Można zdefiniować maksymalnie cztery przedziały czasowe oraz moment rozpoczęcia przewietrzania na każdy dzień.
CHWILOWY
Rekuperator pracuje przez określony czas z wyznaczonymi przez użytkownika parametrami intensywności lub/oraz temperaturą powietrza nawiewanego, ustawienia te mogą zostać w każdym momencie zmienione. W przypadku ustawienia trybu "Chwilowego" podczas aktywnego trybu "Automatycznego" centrala będzie pracować z zadanymi wartościami trybu "Chwilowego" do zakończenia odcinka czasu lub do momentu wybrania innego trybu. Natomiast w przypadku powyższy tryb zostanie ustawiony w czasie działania trybu "Manualnego" obowiązuje ona do momentu zmiany trybu.
EKO I KOMFORT
W przypadku gdy instalacja wentylacyjna wyposażona jest dodatkowo w kanałowe wymienniki ciepła programowane ze sterownika centrali AirPack urządzenie może pracować w trybach "Komfort" oraz Eko". W przypadku uaktywnienia trybu "Komfort" wymienniki ciepła zostają włączone, a centrala dąży do utrzymania zadanej przez użytkownika temperatury powietrza nawiewanego. Natomiast w przypadku uaktywnienie funkcji "Eko" spowoduje wyłączenie kanałowych wymienników ciepła, a sama centrala będzie starała się zapewnić wentylację z możliwie najwyższą efektywnością odzysku ciepła bez dążenia do utrzymania zadanej przez użytkownika temperatury. |
|
|
Najbardziej uciążliwy jest hałas emitowany do kanału nawiewnego, ponieważ doprowadza on powietrze do sypialni i salonu. W tradycyjnych centralach wentylacyjnych wentylator nawiewny połączony jest bezpośrednio z kanałem nawiewnym. Dlatego powstająca w wirniku wentylatora fala akustyczna odbija się od sztywnej obudowy i przenosi do kanału nawiewnego większość swojej energii. |
|
Centrale wentylacyjne AirPack 4 zaprojektowaliśmy w nowatorskim układzie InFlow, w którym pomiędzy wentylatorem, a kanałem nawiewnym znajduje się wymiennik ciepła. Dzięki temu, fala akustyczna zanim trafi do kanału nawiewnego musi przepłynąć przez tysiące kanalików wymiennika ciepła tracąc znaczną część swojej energii. |
|
Dzięki nowej konstrukcji AirPacka 4 poziom mocy akustycznej w kanale nawiewnym jest o 10dB niższy niż w przypadku tradycyjnych central wentylacyjnych. W odniesieniu do logarytmicznej miary natężenia dźwięku, 10 dB oznacza 10-krotnie mniejszą moc akustyczną, ponad 3-krotnie mniejsze ciśnienie akustyczne i 2-krotnie (o 50%) mniejszą głośność. |
Tradycyjny rekuperator
|
AirPack4
|
Większość rekuperatorów ma wentylatory umieszczone za wymiennikiem ciepła w kierunku przepływu powietrza. W takim układzie do kanału nawiewnego trafia cała energia akustyczna powstająca po stronie tłocznej wentylatora nawiewnego. Do kanału wywiewnego trafia energia fali akustycznej generowana po stronie ssawnej wentylatora wywiewnego, stłumiona w wymienniku ciepła. Poziom mocy akustycznej emitowanej przez taki rekuperator, do kanału nawiewnego przy nominalnej wydajności waha się od 60 do 70 dB(A), a do wywiewnego od 50 do 60 dB(A). |
W AirPacku4 wentylatory są zlokalizowane przed wymiennikiem ciepła w kierunku przepływu powietrza. Dzięki temu fala akustyczna powstająca w wentylatorze nawiewnym, zanim trafi do kanału nawiewnego musi przejść przez tysiące kanalików wymiennika ciepła ulegając przy tym znacznemu rozproszeniu. Dodatkowo AirPack4 jest w całości wykonany z materiału, który nie odbija fali dźwiękowej. Dzięki takiej konstrukcji, przy nominalnej wydajności AirPack4 wyemituje do kanału nawiewnego moc akustyczną na poziomie 50 do 58 dB(A), a do wywiewnego od 60 do 65 dB(A). |
|
|
|
|
PRZEWIETRZANIE POMIESZCZEŃ
Funkcja ta chwilowo zwiększa intensywność wentylacji aby usunąć zanieczyszczenia z wentylowanych pomieszczeń. Przewietrzanie pomieszczeń może być uruchamiane w sposób ręczny lub automatyczny zależnie od zadanych nastaw czasowych.
Nastawy:
- intensywności wentylacji w czasie przewietrzania,
- czas przewietrzania.
Sposób aktywacji funkcji:
- ręcznie z panelu sterowania,
- automatycznie w trybie "Automatycznym" według nastawy czasowej w kalendarzu,
- automatycznie w trybie "Ręcznym" według nastawy czasowej.
PRZEWIETRZANIE ŁAZIENEK
Funkcja ta chwilowo zwiększa intensywność wentylacji aby usunąć zanieczyszczenia z łazienki. Przewietrzanie pomieszczeń może być uruchamiane w sposób ręczny lub automatyczny.
Nastawy:
- intensywności wentylacji w czasie przewietrzania łazienki,
- czas przewietrzania.
Sposób aktywacji funkcji:
- włącznik naścienny w łazience,
- sygnał z włącznika światła w łazience,
- włączenie automatyczne poprzez sygnał otrzymany z higrostatu zamontowanego w łazience, zgodnie z ustawionym poziomem wilgotności względnej powietrza w pomieszczeniu.
USUWANIE ZANIECZYSZCZEŃ
Funkcja ta chwilowo zwiększa intensywność wentylacji po przekroczeniu poziomu stężenia zanieczyszczeń danego typu. Celem tej funkcji jest poprawienie jakości powietrza i co za tym idzie komfortu. Może być ona sterowana z dowolnego, umieszczonego w pomieszczeniu, progowego czujnika jakości powietrza, np. czujnik CO₂.
Nastawy:
- intensywności wentylacji w czasie usuwania zanieczyszczeń.
Sposób aktywacji funkcji:
- automatycznie z czujnika jakości powietrza.
KOMINEK
Funkcja ułatwia rozpalenie ognia w kominku poprzez wywołanie chwilowego nadciśnienia w pomieszczeniu.
Nastawy:
- różnicowanie strumieni nawiew wywiew [%],
- czas działania funkcji.
BYPASS
Celem tej funkcji jest bezpośrednie dostarczenie świeżego powietrza do budynku z pominięciem odzysku ciepła. Umożliwia ona przepływ strumienia powietrza przez obejście wymiennika.
Nastawy:
- ustawiona temperatura powietrza zewnętrznego, powyżej której bypass może się otworzyć,
- ustawiona temperatura powietrza w pomieszczeniu powyżej której ma zadziałać freecooling.
PUSTY DOM
W przypadku nieobecności mieszkańców funkcja ta minimalizuje intensywność wentylacji.
Sposób aktywacji funkcji:
- z panelu sterowania,
- podczas aktywacji alarmu w budynku w sposób automatyczny.
OTWARTE OKNA
W momencie gdy okna w pomieszczeniu są otwarte funkcja ta wyłącza wentylator nawiewu ponieważ świeże powietrze dostaje się do budynku przez nie, natomiast wentylator wyciągowy działa zgodnie z aktualnym planem nastaw.
Sposób aktywacji funkcji:
- może być aktywowana z panelu sterowania.
GRUNTOWY WYMIENNIK CIEPŁA
Funkcja steruje pracą GWC. W przypadku powietrznego wymiennika gruntowego funkcja ta steruje pracą przepustnicy GWC. Świeże powietrze pobierane jest przez centralę bezpośrednio z zewnątrz lub poprzez Gruntowy Powietrzny Wymiennik Ciepła. W przypadku zastosowania wymiennika z czynnikiem pośredniczącym funkcja ta włącza lub wyłącza pompę czynnika.
Nastawy:
- temperatura powietrza zewnętrznego, powyżej której wykorzystywany jest wymiennik gruntowy w okresie letnim,
- temperatura powietrza zewnętrznego poniżej której wykorzystywany jest wymiennik gruntowy w okresie zimy.
|
|
|
