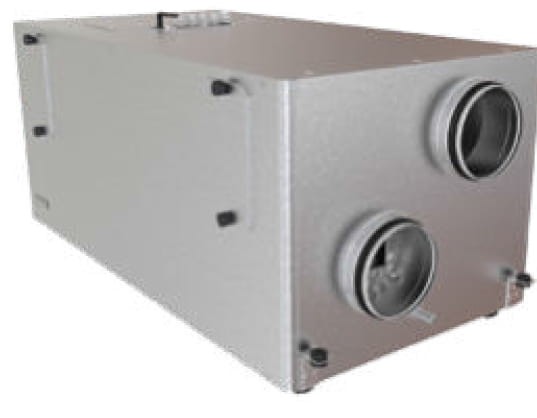

Centrala wentylacyjna z odzyskiem ciepła VUT 400 HBE EC (A21) (Tego towaru nie wysyłamy za pobraniem) |
|
Centrala wentylacyjna nawiewno-wywiewna VUT HBE EC z odzyskiem ciepła jest kompletnym urządzeniem zapewniającym mechaniczną wymianę z równoczesną filtracją nawiewanego do pomieszczeń powietrza. Urządzenie to ma za zadanie doprowadzić świeże powietrze do pomieszczeń i usunąć powietrze zanieczyszczone. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. Jest to wyjątkowo energooszczędne rozwiązanie dla mieszkań i domów prywatnych. Centrala przystosowana jest do podłączenia przewodów okrągłych o nominalnych średnicach 200 mm. Ponadto urządzenie zostało wyposażone by-pass dający możliwość w razie potrzeby schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz co może okazać się wyjątkowo przydatne w okresie letnim. Centrala wyposażona została w wtórną nagrzewnicę elektryczną, która w przypadku bardzo niskich temperatur zewnętrznych może zostać wykorzystana do dogrzania powietrza nawiewanego do pomieszczeń.
|
|
- Centrala wentylacyjna z odzyskiem ciepła,
- nadaje się do wentylacji mieszkań domków jednorodzinnych,
- urządzenie posiada wbudowany system automatyki zapewniający również ochronę urządzenia przed zamarzaniem,
- izolacja termiczna i akustyczna - wełna mineralna grubości 40mm,
- centrala wyposażona w wentylatory z silnikami prądu stałego (EC) o wysokiej sprawności,
- opcjonalnie możliwe dokupienia przewodowego/bezprzewodowego panelu zdalnego sterowania:
- sterownik A22,
- sterownik A22-WiFi,
- sterownik A25.
|
|
|
|
VUT 400 HB EC
|
VUT 400 HBE EC |
Napięcie [V] |
1~ 230 |
Maksymalna moc centrali bez nagrzewnicy [W] |
289 |
Maksymalne natężenie prądu bez nagrzewnicy [A] |
2,1 |
Moc nagrzewnicy [W] |
- |
2800 |
Natężenie prądu nagrzewnicy [A] |
- |
12,2 |
Całkowita moc urządzenia [W] |
289 |
3089 |
Całkowite natężenie prądu urządzenia [A] |
2,1 |
14,3 |

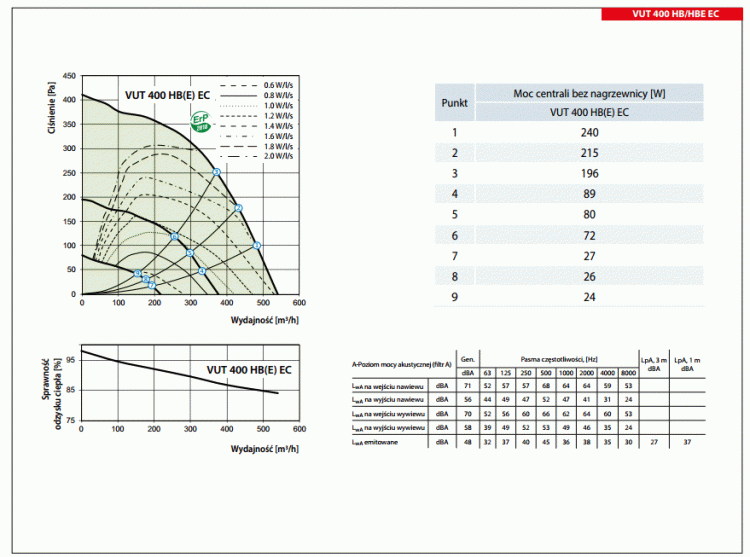

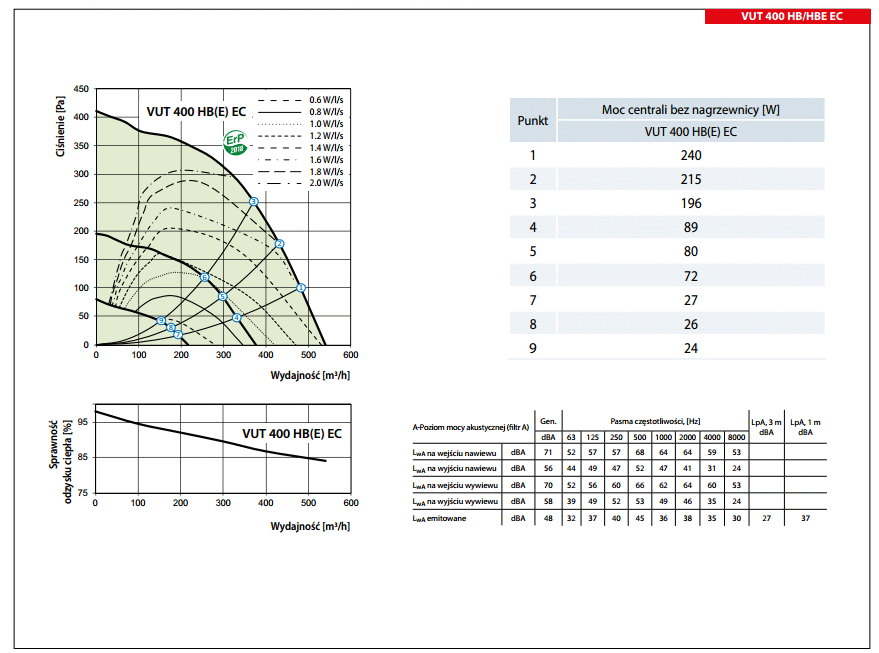

Wydajność [m³/h] |
540 |
Obroty [min-1] |
2600 |
Poziom hałasu [dB(A)/3m] |
27 |
Max. temp. pracy [°C] |
od -25 do 40 |
Materiał obudowy |
stal ocynkowana |
Izolacja |
40mm, wełna mineralna |
Filtr wyciągowy |
G4 |
Filtr nawiewny |
G4 + F7 |
Średnica króćców przyłączeniowych [mm] |
Ø200 |
Waga [kg] |
74,8 |
76 |
Sprawność rekuperacji [%] |
od 84 do 98 |
Typ wymiennika ciepła |
przeciwprądowy |
Materiał wymiennika ciepła |
polistyren |
Klasa energetyczna |
A+ |
|
|
|
W centrali wentylacyjnej VUT HBE EC firmy VENTS zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego, w tym czasie ciepłe wywiewane powietrze ogrzewa urządzenie. Ponadto rekuperatory VUT HBE EC wyposażone zostały w bypass umożliwiający schłodzenie pomieszczeń (szczególnie w okresie letnim) dzięki bezpośredniemu dopływowi chłodnego powietrza do budynku z zewnątrz.
|
|
|
Centrale posiadają wbudowany system sterowania. Automatyka A21 umożliwia integracje centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building Management-Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą za pośrednictwem WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych. System ochrony przed zamarzaniem odbywa się przy pomocy by-passu. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. Centrala wentylacyjna VUT HBE EC wyposażona została w wentylatory z silnikami elektro komutatorowymi prądu stałego (EC) o wysokiej sprawności. Dodatkowo posiadają one zewnętrzne wirniki i wygięte do przodu łopatki. Tego typu wentylatory zapewniają nastawioną wydajność nawet w przypadku, jeżeli opór systemu wentylacyjnego zmienia się w czasie pracy, na przykład, z powodu zapylenia filtrów. Ten rodzaj silników jest najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Dodatkowo niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).
|
|
|
Centrala wentylacyjna VENTS VUT HBE EC standardowo wyposażona została w dwa filtry do powietrza nawiewanego o klasie G4 i F7 natomiast do powietrza wywiewanego G4. Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm.
|
|
|
|

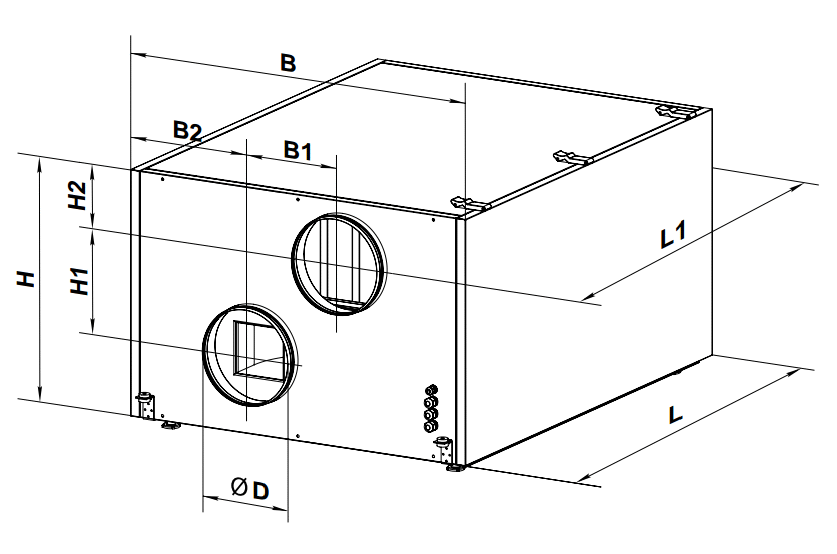

TYP
|
ØD |
B |
B1 |
B2 |
H |
H1 |
H2 |
L
|
L1 |
VUT 300 HB(E) EC |
157 |
568 |
190 |
189 |
479 |
193 |
118 |
1083 |
1180 |
VUT 400 HB(E) EC |
197 |
682 |
248 |
217 |
504 |
201 |
141 |
1094 |
1191 |
VUT 700 HB(E) EC |
247 |
866 |
274 |
296 |
601 |
234 |
166 |
1282 |
1379 |
|
|
|
- panel zdalnego sterowania przewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- ręczne otwarcie / zamknięcie by-pass'u,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
|
|
- panel zdalnego sterowania bezprzewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- ręczne otwarcie / zamknięcie by-pass'u,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
|
|
- panel zdalnego sterowania przewodowy,
- wyświetlacz dotykowy,
- przełączanie prędkości,
- wskaźnik konieczności wymiany filtra (według zegara lub presostatu),
- wskaźnik awarii,
- praca według harmonogramu tygodniowego,
- by-pass (automatyczny i ręczny),
- zegar,
- boost,
- kominek,
- ochrona przeciwzamrożeniowa wymiennika ciepła,
- sterowanie pracą nagrzewnic elektrycznych i wodnych (podgrzewania wstępnego i wtórnego),
- podłączenie chłodnicy,
- kontrola temperatury nawiewanego powietrza,
- kontrola wilgotności, poziomu CO2, LZO, PM2.5,
- podłączenie do systemu sygnalizacji pożarowej.
|
|
|
|
|
