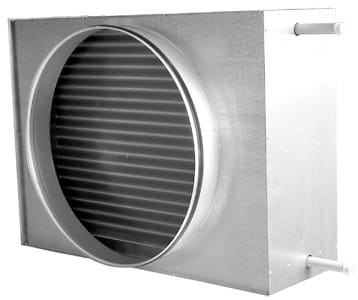

NAGRZEWNICA WODNA SALDA AVS 250 do centrali, rekuperatora.
|
|
Opis:
Nagrzewnice wodne AVS marki SALDA stosowane w systemach wentylacji wykonane są z miedzianych rurek, aluminiowych lamel oraz obudowy ze stali ocynkowanej. Dodatkowo panel serwisowy jest bardzo łatwy do demontażu, wystarczy odkręcić cztery śruby, a zdjęcie pokrywy umożliwia kontrolę nagrzewnicy oraz proste czyszczenie.
Dane techniczne:
- Średnica Ø250,
- obudowa stal ocynkowana,
- lamele aluminiowe,
- rurki miedziane,
- dwurzędowa.
|
Wydatek powietrza |
Strata ciśnienia |
Temperatura na wejściu |
Temperatura wody przy wlocie/wylocie: 90/70°C |
|
|
|
Tw |
P |
Ww |
Cw |
[m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
360 |
10,92 |
-25 |
43,35 |
8,26 |
0,10 |
5,82 |
360 |
11,31 |
-15 |
46,35 |
7,46 |
0,09 |
4,85 |
360 |
11,51 |
-10 |
48,32 |
7,06 |
0,09 |
4,39 |
360 |
11,93 |
0 |
51,55 |
6,25 |
0,08 |
3,53 |
360 |
12,36 |
10 |
54,70 |
5,44 |
0,07 |
2,76 |
710 |
28,15 |
-25 |
30,12 |
13,13 |
0,16 |
13,43 |
710 |
29,21 |
-15 |
34,76 |
11,86 |
0,15 |
11,18 |
710 |
29,75 |
-10 |
37,05 |
11,22 |
0,14 |
10,11 |
710 |
30,87 |
0 |
41,58 |
9,94 |
0,12 |
8,12 |
710 |
32,06 |
10 |
46,04 |
8,65 |
0,11 |
6,32 |
1050 |
54,80 |
-25 |
22,70 |
16,80 |
0,21 |
21,03 |
1050 |
56,57 |
-15 |
28,06 |
15,18 |
0,19 |
17,48 |
1050 |
57,48 |
-10 |
30,72 |
14,36 |
0,18 |
15,81 |
1050 |
59,37 |
0 |
35,98 |
12,72 |
0,16 |
12,68 |
1050 |
61,39 |
10 |
41,18 |
11,06 |
0,14 |
9,86 |
Tw - temperatura na wyjściu. P - moc grzewcza. Ww - wydatek wody grzewczej. Cw - strata ciśnienia w nagrzewnicy. |
|
Wydatek powietrza |
Strata ciśnienia |
Temperatura na wejściu |
Temperatura wody przy wlocie/wylocie: 80/60°C |
|
|
|
Tw |
P |
Ww |
Cw |
[m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
360 |
10,92 |
-25 |
36,06 |
7,38 |
0,09 |
4,87 |
360 |
11,31 |
-15 |
39,38 |
6,57 |
0,08 |
3,97 |
360 |
11,51 |
-10 |
41,01 |
6,17 |
0,08 |
3,54 |
360 |
11,93 |
0 |
44,22 |
5,36 |
0,07 |
2,76 |
360 |
12,36 |
10 |
47,35 |
4,55 |
0,06 |
2,06 |
710 |
28,15 |
-25 |
24,21 |
11,72 |
0,14 |
11,19 |
710 |
29,21 |
-15 |
28,83 |
10,45 |
0,13 |
9,09 |
710 |
29,75 |
-10 |
31,12 |
9,81 |
0,12 |
8,12 |
710 |
30,87 |
0 |
35,64 |
8,52 |
0,10 |
6,30 |
710 |
32,06 |
10 |
40,09 |
7,22 |
0,09 |
4,69 |
1050 |
54,80 |
-25 |
17,57 |
14,99 |
0,18 |
17,46 |
1050 |
56,57 |
-15 |
22,92 |
13,37 |
0,16 |
14,18 |
1050 |
57,48 |
-10 |
25,57 |
12,65 |
0,15 |
12,65 |
1050 |
59,37 |
0 |
30,82 |
10,90 |
0,13 |
9,81 |
1050 |
61,39 |
10 |
36,01 |
9,23 |
0,11 |
7,28 |
Tw - temperatura na wyjściu. P - moc grzewcza. Ww - wydatek wody grzewczej. Cw - strata ciśnienia w nagrzewnicy. |
|
Wydatek powietrza |
Strata ciśnienia |
Temperatura na wejściu |
Temperatura wody przy wlocie/wylocie: 60/40°C |
|
|
|
Tw |
P |
Ww |
Cw |
[m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
360 |
10,92 |
-25 |
21,28 |
5,59 |
0,07 |
3,17 |
360 |
11,31 |
-15 |
24,53 |
4,78 |
0,06 |
2,40 |
360 |
11,51 |
-10 |
26,12 |
4,37 |
0,05 |
2,05 |
360 |
11,93 |
0 |
29,21 |
3,54 |
0,04 |
1,42 |
360 |
12,36 |
10 |
32,08 |
2,69 |
0,03 |
0,88 |
710 |
28,15 |
-25 |
12,25 |
8,87 |
0,11 |
7,19 |
710 |
29,21 |
-15 |
16,84 |
7,59 |
0,09 |
5,44 |
710 |
29,75 |
-10 |
19,10 |
6,94 |
0,08 |
4,65 |
710 |
30,87 |
0 |
23,56 |
5,63 |
0,07 |
3,21 |
710 |
32,06 |
10 |
27,91 |
4,30 |
0,05 |
1,99 |
1050 |
54,80 |
-25 |
7,21 |
11,34 |
0,14 |
11,15 |
1050 |
56,57 |
-15 |
12,53 |
9,70 |
0,12 |
8,43 |
1050 |
57,48 |
-10 |
15,16 |
8,87 |
0,11 |
7,19 |
1050 |
59,37 |
0 |
20,37 |
7,20 |
0,09 |
4,96 |
1050 |
61,39 |
10 |
25,49 |
5,49 |
0,07 |
3,07 |
Tw - temperatura na wyjściu. P - moc grzewcza. Ww - wydatek wody grzewczej. Cw - strata ciśnienia w nagrzewnicy. |
|
Wymiary: |
|
Typ |
A [mm]
|
B [mm]
|
C [mm]
|
a [mm]
|
a1 [mm] |
b [mm] |
Ød [mm] |
L [mm] |
ØD [mm] |
AVS 250 |
364 |
395 |
342 |
110 |
29 |
283 |
22 |
531 |
250 |
|
