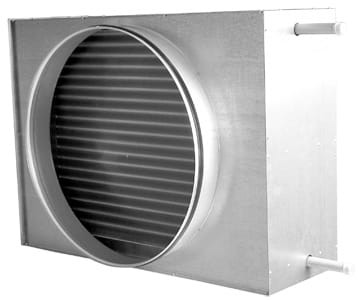

NAGRZEWNICA WODNA SALDA AVS 315 do centrali, rekuperatora.
|
|
Opis:
Nagrzewnice wodne AVS marki SALDA stosowane w systemach wentylacji wykonane są z miedzianych rurek, aluminiowych lamel oraz obudowy ze stali ocynkowanej. Dodatkowo panel serwisowy jest bardzo łatwy do demontażu, wystarczy odkręcić cztery śruby, a zdjęcie pokrywy umożliwia kontrolę nagrzewnicy oraz proste czyszczenie.
Dane techniczne:
- Średnica Ø315,
- obudowa stal ocynkowana,
- lamele aluminiowe,
- rurki miedziane,
- dwurzędowa.
|
Wydatek powietrza |
Strata ciśnienia |
Temperatura na wejściu |
Temperatura wody przy wlocie/wylocie: 90/70°C |
|
|
|
Tw |
P |
Ww |
Cw |
[m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
560 |
10,69 |
-25 |
43,86 |
12,94 |
0,16 |
6,61 |
560 |
11,07 |
-15 |
47,16 |
11,69 |
0,14 |
5,50 |
560 |
11,26 |
-10 |
48,79 |
11,06 |
0,14 |
4,98 |
560 |
11,67 |
0 |
51,98 |
9,80 |
0,12 |
4,01 |
560 |
12,09 |
10 |
55,10 |
8,54 |
0,10 |
3,13 |
1120 |
28,05 |
-25 |
30,35 |
20,80 |
0,25 |
15,64 |
1120 |
29,10 |
-15 |
34,98 |
18,79 |
0,23 |
13,01 |
1120 |
29,64 |
-10 |
37,26 |
17,78 |
0,22 |
11,76 |
1120 |
30,76 |
0 |
41,79 |
15,76 |
0,19 |
9,45 |
1120 |
31,94 |
10 |
46,24 |
13,72 |
0,17 |
7,35 |
1680 |
55,96 |
-25 |
22,65 |
26,85 |
0,33 |
24,96 |
1680 |
57,78 |
-15 |
28,03 |
24,27 |
0,30 |
20,73 |
1680 |
58,70 |
-10 |
30,69 |
22,97 |
0,28 |
18,75 |
1680 |
60,64 |
0 |
35,97 |
20,35 |
0,25 |
15,03 |
1680 |
62,70 |
10 |
41,19 |
17,71 |
0,22 |
11,67 |
Tw - temperatura na wyjściu. P - moc grzewcza. Ww - wydatek wody grzewczej. Cw - strata ciśnienia w nagrzewnicy. |
|
Wydatek powietrza |
Strata ciśnienia |
Temperatura na wejściu |
Temperatura wody przy wlocie/wylocie: 80/60°C |
|
|
|
Tw |
P |
Ww |
Cw |
[m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
560 |
10,69 |
-25 |
36,55 |
11,57 |
0,14 |
5,53 |
560 |
11,07 |
-15 |
39,84 |
10,31 |
0,13 |
4,50 |
560 |
11,26 |
-10 |
41,46 |
9,68 |
0,12 |
4,02 |
560 |
11,67 |
0 |
44,63 |
8,42 |
0,10 |
3,13 |
560 |
12,09 |
10 |
47,73 |
7,14 |
0,09 |
2,33 |
1120 |
28,05 |
-25 |
24,44 |
18,57 |
0,23 |
13,00 |
1120 |
29,10 |
-15 |
29,05 |
16,56 |
0,20 |
10,57 |
1120 |
29,64 |
-10 |
31,34 |
15,55 |
0,19 |
9,43 |
1120 |
30,76 |
0 |
35,85 |
13,52 |
0,16 |
7,32 |
1120 |
31,94 |
10 |
40,29 |
11,47 |
0,14 |
5,44 |
1680 |
55,96 |
-25 |
17,55 |
23,98 |
0,29 |
20,69 |
1680 |
57,78 |
-15 |
22,92 |
21,38 |
0,26 |
16,79 |
1680 |
58,70 |
-10 |
25,58 |
20,08 |
0,25 |
14,97 |
1680 |
60,64 |
0 |
30,85 |
17,44 |
0,21 |
11,60 |
1680 |
62,70 |
10 |
36,05 |
14,79 |
0,18 |
8,61 |
Tw - temperatura na wyjściu. P - moc grzewcza. Ww - wydatek wody grzewczej. Cw - strata ciśnienia w nagrzewnicy. |
|
Wydatek powietrza |
Strata ciśnienia |
Temperatura na wejściu |
Temperatura wody przy wlocie/wylocie: 60/40°C |
|
|
|
Tw |
P |
Ww |
Cw |
[m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
560 |
10,69 |
-25 |
21,75 |
8,78 |
0,11 |
3,58 |
560 |
11,07 |
-15 |
24,98 |
7,52 |
0,09 |
7,52 |
560 |
11,26 |
-10 |
26,55 |
6,88 |
0,08 |
2,32 |
560 |
11,67 |
0 |
29,62 |
5,58 |
0,07 |
1,61 |
560 |
12,09 |
10 |
32,50 |
4,26 |
0,05 |
1,00 |
1120 |
28,05 |
-25 |
12,50 |
14,09 |
0,17 |
8,33 |
1120 |
29,10 |
-15 |
17,08 |
12,06 |
0,15 |
6,31 |
1120 |
29,64 |
-10 |
19,34 |
11,04 |
0,13 |
5,38 |
1120 |
30,76 |
0 |
23,80 |
8,97 |
0,11 |
3,72 |
1120 |
31,94 |
10 |
28,15 |
6,97 |
0,08 |
2,32 |
1680 |
55,96 |
-25 |
7,25 |
18,17 |
0,22 |
13,17 |
1680 |
57,78 |
-15 |
12,59 |
15,56 |
0,19 |
9,95 |
1680 |
58,70 |
-10 |
15,23 |
14,23 |
0,17 |
8,49 |
1680 |
60,64 |
0 |
20,46 |
11,57 |
0,14 |
5,85 |
1680 |
62,70 |
10 |
25,61 |
8,86 |
0,11 |
3,64 |
Tw - temperatura na wyjściu. P - moc grzewcza. Ww - wydatek wody grzewczej. Cw - strata ciśnienia w nagrzewnicy. |
|
Wymiary: |
|
Typ |
A [mm]
|
B [mm]
|
C [mm]
|
a [mm]
|
a1 [mm] |
b [mm] |
Ød [mm] |
L [mm] |
ØD [mm] |
AVS 315 |
439 |
460 |
342 |
110 |
29 |
350 |
22 |
611 |
315 |
|
