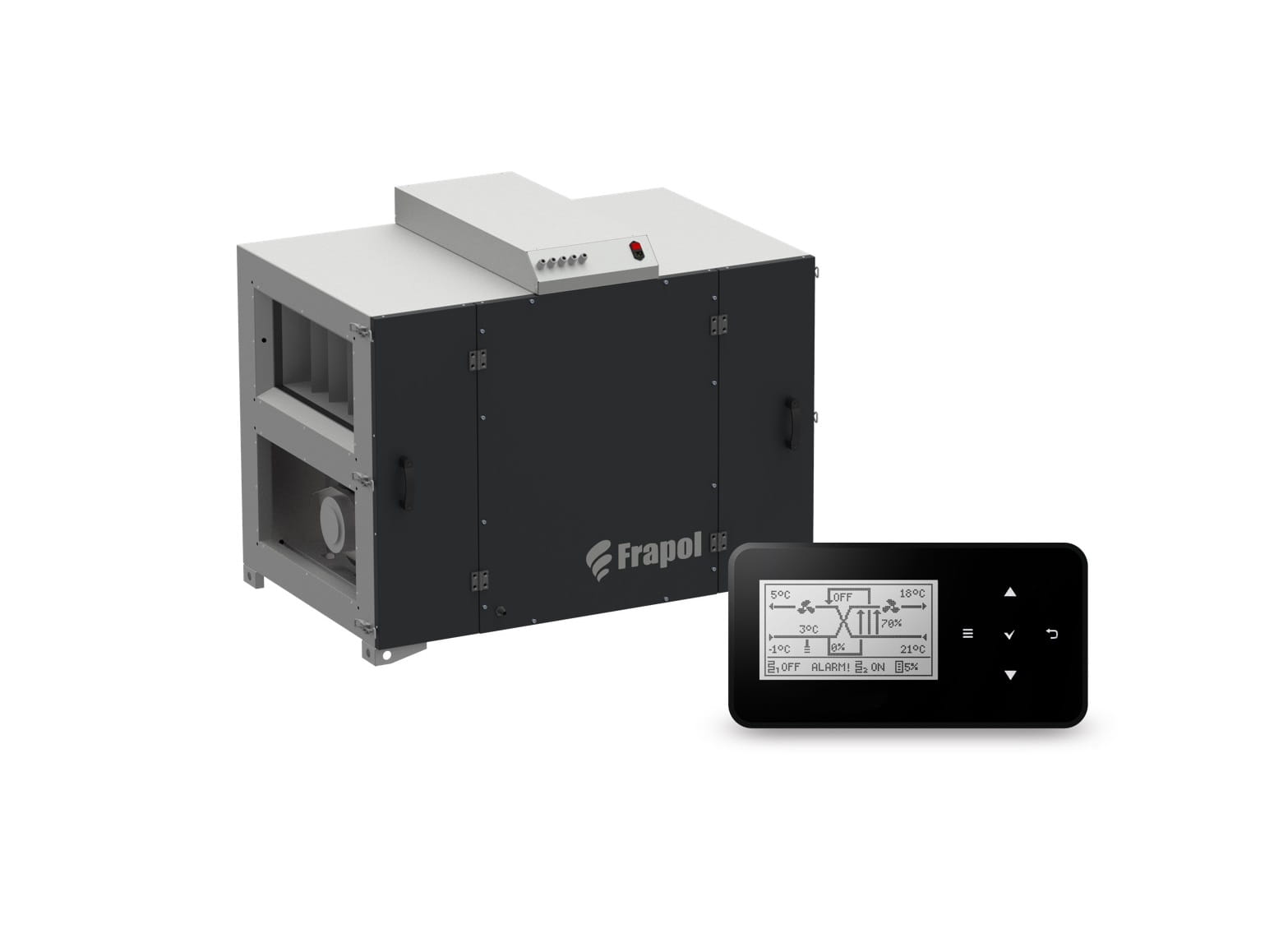

Centrala Wentylacyjna
Frapol Onyx 1500 Passiv
(Tego towaru nie wysyłamy za pobraniem)
|
 |
Centrala wentylacyjna Onyx Passiv 1500 jest głównym elementem systemu wentylacji nawiewno-wywiewnej z odzyskiem ciepła w obiektach biurowych, usługowych i przemysłowych. Rekuperator Onyx Passiv zapewnia ciągły dopływ świeżego powietrza oraz usuwanie powietrza zużytego, redukując przy tym poziom dwutlenku węgla oraz wilgoci w pomieszczeniach. Dzięki ciągłej filtracji redukuje ponadto stężenie szkodliwych pyłów w wentylowanych pomieszczeniach.
Centrala OnyX Passiv 1500 może być wyprodukowana w wykonaniu zewnętrznym.. |
Nowoczesny układ sterowania centralą umożliwia między innymi: konfigurację kilku trybów użytkownika, harmonogramu czasowego, regulację przepustnicy GWC, kontrolę bypassu (freecooling), co pozwala na możliwie energooszczędną pracę systemu wentylacji mechanicznej. Rekuperatory standardowo wyposażone są w sterownik ścienny Basic (opcjonalnie kolorowy wyświetlacz 5” Advanced), oraz przyjazne dla klienta intuicyjne oprogramowanie. Ponadto ciągła rejestracja danych z urządzenia umożliwia zdalne wykrywanie problemów serwisowych. Dodatkowo opcjonalnie urządzenie może zostać wyposażone w moduł ecoNET umożliwiający sterowanie centralą wentylacyjną Onyx Passiv za pośrednictwem aplikacji w smartfonie oraz moduł utrzymania stałej wydajności (Constant Flow) utrzymujący zadany strumień powietrza nawiewanego i wywiewanego niezależnie od stopnia zużycia filtrów powietrza i zmiennych warunków atmosferycznych. Centrala wentylacyjna Onyx Passiv 1500 została wyposażona w wymiennik o dużej powierzchni dzięki czemu jest w stanie osiągnąć wysoki odzysk ciepła przy nominalnej wydajności redukując zarazem zużycie energii przez niskie opory przepływu powietrza. obudowa rekuperatora została zaizolowana wełną mineralną o grubości 40mm co zapewnia redukcję strat energii. Urządzenie zostało wyposażone w filtry kieszeniowe o dużej powierzchni, które zapewniają mniejsze opory przepływu powietrza. Ponadto na nawiewie zastosowano filtr o klasie F7, który jest w stanie odseparować szkodliwe pyły PM10 i PM 2,5. Dodatkowym elementem zmniejszającym opór powietrza jest podwójny bypass letni odcinający przepływ przez wymiennik zarówno po stronie nawiewu jak i wyciągu.
|
odzysk energii cieplnej do 95% |
|
nawiew świeżego przefiltrowanego powietrza |
zbilansowany strumień świeżego powietrza |
|
brak problemów z wilgocią |
wydajność wentylacji niezależna od czynników atmosferycznych |
|
możliwość regulacji strumienia powietrza |
komfort mieszkania |
|
podwójny bypass |
filtr powietrza świeżego F7 |
|
możliwość wykonania zewnętrznego |
|
 |
 |
| Maksymalny strumień powietrza (100 Pa) |
1356 [m³/h] |
| Maksymalny pobór mocy wentylatorów |
1055 [W] |
| Moc nagrzewnicy wstępnej |
max. 1000 [W]
(zewnętrzna) |
| Znamionowe napięcie zasilania |
230V AC/50Hz |
| Typ bezpiecznika |
nadprądowy, wył. instalacyjny C6 |
| Wymiary zewnętrzne (szer. x wys. x dł.) |
840 x 1035 x 1280 [mm] |
| Wymiary przyłączy wentylacyjnych (średnica) |
600 x 300 [mm] |
| Waga |
135 [kg] |
| Klasa zastosowanych filtrów |
F7 (nawiew)
G4 (wywiew) |
| Wymiary filtra (szer. x wys.) |
592x287x300 [mm] |
| Stopień ochrony |
IP 40 |
| Klasa izolacji urządzenia |
I |
| Warunki środowiskowe w pomieszczeniu technicznym |
| Zakres temperatur pracy |
5 ÷ 45 [°C] |
| Dopuszczalna wilgotność |
25-90 [%]
(bez kondensacji) |
| By-pass |
Standard, podwójny |
| Automatyka |
Sterownik Frapol SMART |
|
| |
 |
 |
 |
Sprawdzony i funkcjonalny sterownik, teraz dostępny w jeszcze bardziej atrakcyjnej odsłonie. Interfejs sterowania zapewniony przez aplikację mobilną, przeglądarkę internetową i jeden z dwóch paneli operatorskich do wyboru. Nowy interfejs obsługi i kolejne możliwości integracji rekuperatora z instalacjami obiektowymi czynią automatykę Frapol SMART jednym z najnowocześniejszych na rynku rozwiązań do sterowania kompaktowymi centralami wentylacyjnymi.
|
|
Aktualizacja oprogramowania poprzez kartę SD. |
|
Monitoring jakości powietrza – temperatura, wilgotność, stężenie gazów. |
Współpraca z gruntowym wymiennikiem ciepła (GWC). |
|
Integracja z systemem BMS, dzięki protokołowi komunikacyjnemu Modbus RTU. |
Współpraca z kanałowymi nagrzewnicami
i chłodnicami. |
|
Kompleksowa regulacja stopnia wykorzystania odzysku ciepła.
|
Pełen podgląd parametrów pracy rekuperatora na kolorowym ekranie dotykowym – wizualizacja pracy całego systemu wentylacyjnego. (OPCJA DODATKOWA DOSTĘPNA OSOBNO) |
|
Opcja zdalnego dostępu z dowolnego miejsca na świecie za pomocą komputera, tabletu czy telefonu komórkowego. (OPCJA DODATKOWA DOSTĘPNA OSOBNO) |
|
- Obsługa dodatkowej komory mieszania,
- Automatyczne odszranianie wymiennika ciepła, funkcje cyklicznego czyszczenia wymiennika i definiowania sposobu jego pracy,
- Automatyczny free-cooling,
- Współpraca z okapami kuchennymi, centralami alarmowymi, systemami przeciwpożarowymi i innymi instalacjami budynkowymi,
- Predefiniowane tryby pracy, m.in. tryb przewietrzania, otwartych okien, imprezy, czy różnicowania poziomu ciśnień w pomieszczeniach (regulacja prędkości obrotowych wentylatora nawiewnego, wywiewnego względem siebie),
- Możliwość tworzenia własnych trybów pracy centrali,
- Kompleksowa obsługa tygodniowego harmonogramu pracy,
- Odczyt i archiwizacja zdarzeń alarmowych,
- Sterowanie temperaturą zadaną według definiowanego czujnika wiodącego regulacji,
- Obsługa dodatkowej komory mieszania,
- Automatyczne powiadomienia o zalecanych przeglądach technicznych,
- Wielostopniowa, a zarazem intuicyjna struktura menu w języku polskim i angielskim.
|
|
|
| |
 |
