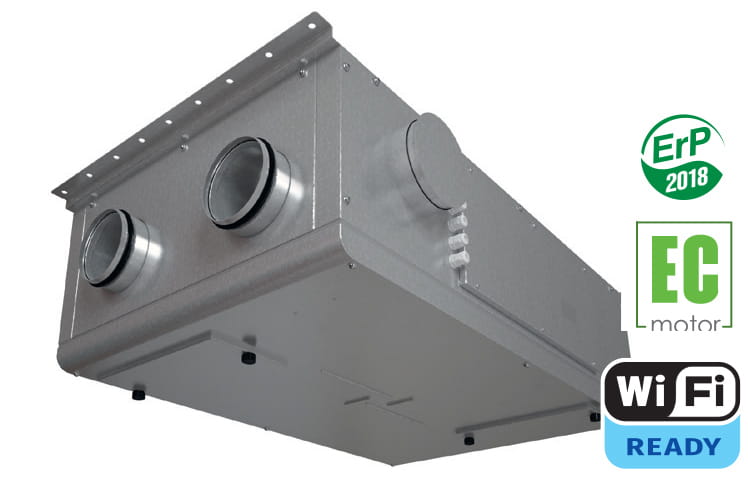

Centrala wentylacyjna podwieszana z odzyskiem ciepła
VUTR 350 PE EC (A21)
(Tego towaru nie wysyłamy za pobraniem) |
 |
Centrala wentylacyjna nawiewno-wywiewna VUTR PE EC z odzyskiem ciepła jest kompletnym urządzeniem zapewniającym mechaniczną wymianę z równoczesną filtracją nawiewanego do pomieszczeń powietrza. Urządzenie to ma za zadanie doprowadzić świeże powietrze do pomieszczeń i usunąć powietrze zanieczyszczone. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku rotacyjnym, o wysokiej efektywności. Jest to wyjątkowo energooszczędne rozwiązanie dla mieszkań i domów prywatnych. Centrala przystosowana jest do podłączenia przewodów okrągłych o nominalnych średnicach 160 mm. W rekuperatorze VUTR PE EC nie ma potrzeby odprowadzania kondensatu.
|
 |
- Centrala wentylacyjna z odzyskiem ciepła w wersji podwieszanej,
- nadaje się do wentylacji mieszkań domków jednorodzinnych,
- urządzenie posiada wbudowany system automatyki,
- izolacja termiczna i akustyczna - wełna mineralna grubości 40mm,
- centrala wyposażona w wentylatory z silnikami prądu stałego(EC) o wysokiej sprawności,
- opcjonalnie możliwe dokupienia przewodowego/bezprzewodowego panelu zdalnego sterowania:
- sterownik A22,
- sterownik A22-WiFi,
- sterownik A25.
|
|
|
 |
| |
VUTR 350
P EC
|
VUTR 350
PE EC |
| Napięcie [V] |
1~ 220-240 |
| Maksymalna moc centrali bez nagrzewnicy [W] |
185 |
| Maksymalne natężenie prądu bez nagrzewnicy [A] |
1,3 |
| Moc nagrzewnicy [W] |
- |
1400 |
| Całkowite natężenie prądu urządzenia [A] |
1,3 |
6,9 |
| Całkowita moc urządzenia [W] |
185 |
1585 |

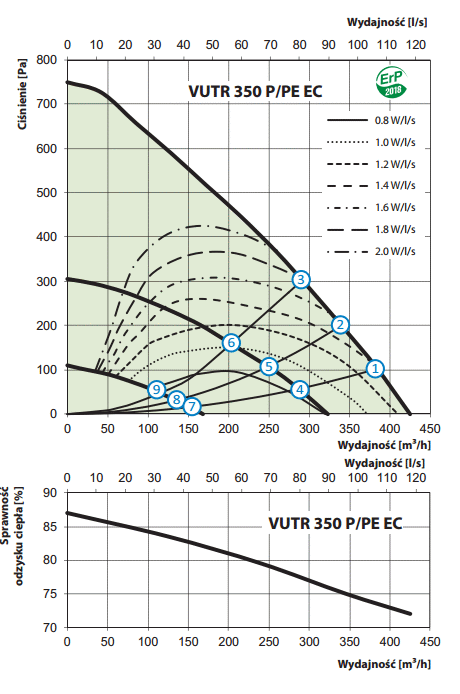

| Wydajność [m³/h] |
430 |
| Obroty [min-1] |
3570 |
| Poziom hałasu [dB(A)/3m] |
31 |
| Max. temp. pracy [°C] |
od -25 do 40 |
| Materiał obudowy |
stal ocynkowana |
| Izolacja |
40mm, wełna mineralna |
| Filtr wyciągowy |
G4 |
| Filtr nawiewny |
G4 + F7 (opcjonalnie H13) |
| Średnica króćców przyłączeniowych [mm] |
Ø160 |
| Waga [kg] |
81 |
82 |
| Sprawność rekuperacji [%] |
od 72 do 87 |
| Typ wymiennika ciepła |
obrotowy |
| Materiał wymiennika ciepła |
aluminium |
| Klasa energetyczna |
A |
|
 |
 |
W centrali wentylacyjnej VUTR PE EC firmy VENTS zastosowano aluminiowy wymiennik obrotowy o wysokiej efektywności wymiany ciepła. Jest to obracający się walec wypełniony wewnątrz falistą taśmą aluminiową rozmieszczona tak, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez rekuperator nie miały ze sobą bezpośredniego kontaktu. Podczas rotacji przez wymiennik przepuszczane jest najpierw powietrze nawiewane, a następnie wywiewane zużyte powietrze z pomieszczeń. Skutkuje to cyklicznym ogrzewaniem i schładzaniem taśm aluminiowych w wymienniku z każdym obrotem i w rezultacie przekazaniem ciepła i wilgotności zużytego powietrza strumieniowi powietrza napływającemu z zewnątrz. Największymi zaletami wymiennika rotacyjnego w stosunku do płytowego są: wyższa efektywność, stałe utrzymanie wilgotności w pomieszczeniu oraz wyjątkowo niskie ryzyko zamarznięcia wymiennika (prawie niemożliwe ze względu na średnią temperaturę we wnętrzu wymiennika oraz poziom wilgotności). Centrala wyposażona została w wtórną nagrzewnicę elektryczną, która w przypadku bardzo niskich temperatur zewnętrznych może zostać wykorzystana do dogrzania powietrza nawiewanego do pomieszczeń.
 |
 |
| Centrale posiadają wbudowany system sterowania. Automatyka A21 umożliwia integracje centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building Management-Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą za pośrednictwem WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych. Centrala wentylacyjna VUTR PE EC wyposażona została wentylatory z silnikami elektro komutatorowymi prądu stałego (EC) o wysokiej sprawności. Dodatkowo posiadają one zewnętrzne wirniki i wygięte do tyłu łopatki. Tego typu silniki są najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Dodatkowo niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%). |
|
 |
| Centrala wentylacyjna VENTS VUTR PE EC standardowo wyposażona została w dwa filtry do powietrza nawiewanego o klasie G4 i F7 natomiast do powietrza wywiewanego G4. Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm. |
|
 |
|
|

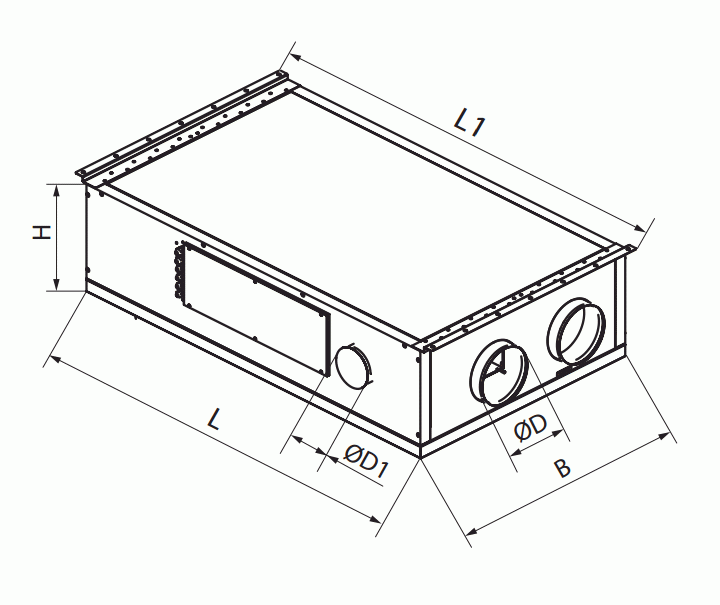

TYP
|
ØD |
ØD1 |
L1
|
L |
B |
H |
| VUTR 250 P /PE EC |
160 |
125 |
1100 |
1003 |
688 |
345 |
| VUTR 350 P /PE EC |
160 |
125 |
1365 |
1270 |
818 |
361 |
| VUTR 650 P /PE EC |
200 |
125 |
1542 |
1445 |
932 |
422 |
|
| |
| |
 |
- panel zdalnego sterowania przewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
 |
 |
- panel zdalnego sterowania bezprzewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
|
 |
- panel zdalnego sterowania przewodowy,
- wyświetlacz dotykowy,
- przełączanie prędkości,
- wskaźnik konieczności wymiany filtra (według zegara lub presostatu),
- wskaźnik awarii,
- praca według harmonogramu tygodniowego,
- zegar,
- boost,
- kominek,
- ochrona przeciwzamrożeniowa wymiennika ciepła,
- sterowanie pracą nagrzewnic elektrycznych i wodnych (podgrzewania wstępnego i wtórnego),
- podłączenie chłodnicy,
- kontrola temperatury nawiewanego powietrza,
- kontrola wilgotności, poziomu CO2, LZO, PM2.5,
- podłączenie do systemu sygnalizacji pożarowej.
|
|
|
| |
|
