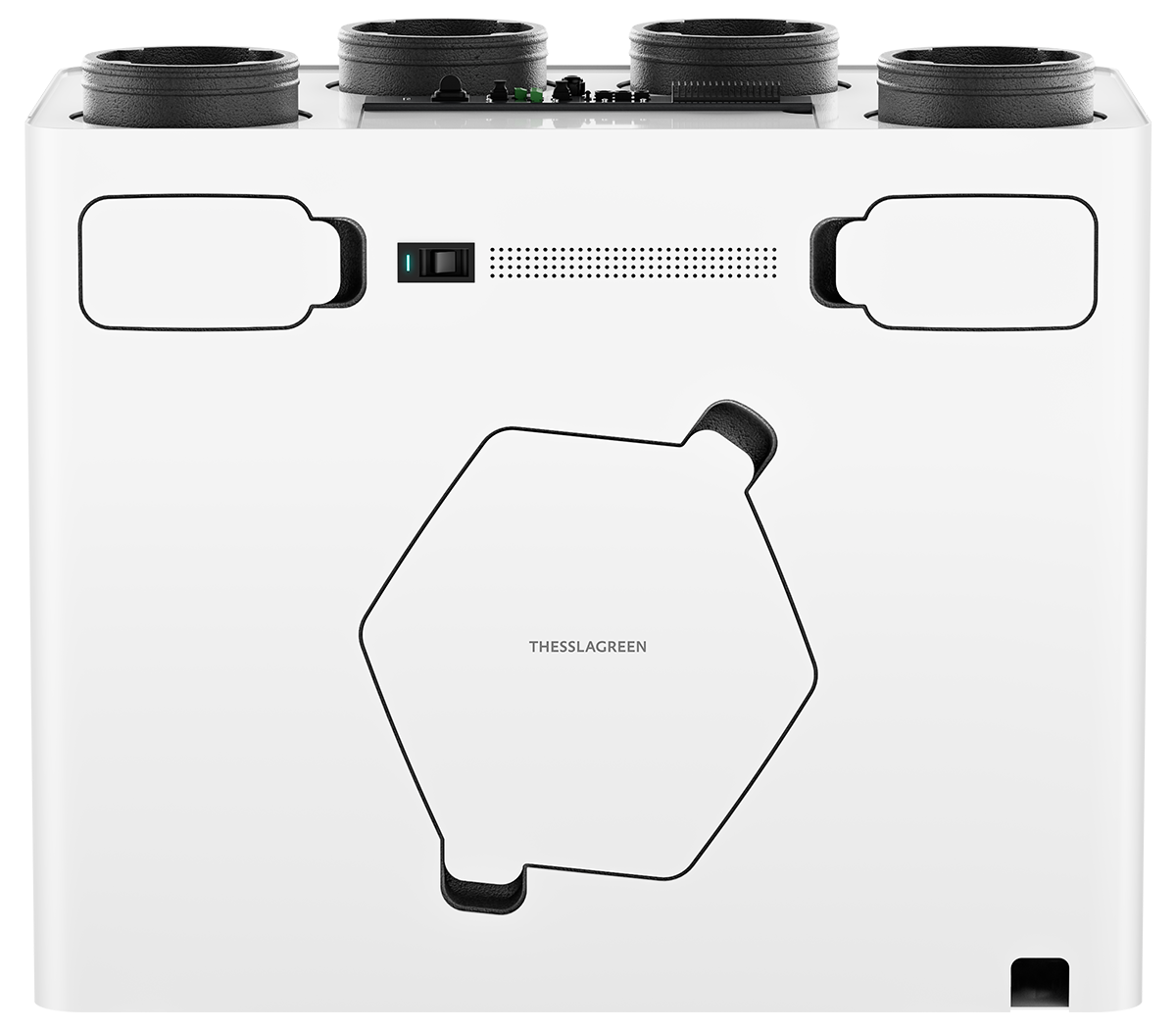

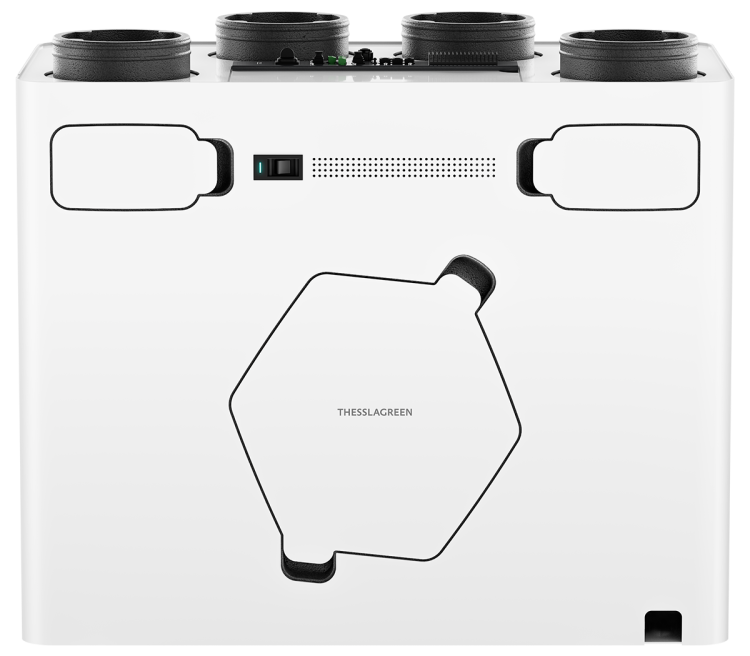

Centrala wentylacyjna AirPack 4 została zaprojektowana z myślą o domach jednorodzinnych średniej wielkości. Dzięki swej dużej wydajności zapewniają komfort i dopływ świeżego powietrza nie tylko podczas normalnego użytkowania na co dzień, ale również podczas spotkań towarzyskich i rodzinnych, gdy w pomieszczeniach przebywa większa niż zwykle liczba osób. Urządzenie to zapewnia odzysk ciepła aż do 95%. Dodatkowo urządzenie to ma wiele unikalnych cech, które zwiększą komfort Twojego życia i efektywność energetyczną Twojego domu. Z AirPackiem 4 oszczędzasz cenną przestrzeń użytkową Twojego domu. To pierwszy rekuperator zaprojektowany tak, by mógł działać nawet w nieogrzewanych i nieocieplonych poddaszach. Możesz go zainstalować w pomieszczeniach, w których zimą temperatura spada do -15°C nie obawiając się o awarię czy utratę sprawności rekuperacji. Wszystko to jest możliwe dzięki unikalnej koncepcji obudowy FULLSHELL, wykonanej ze spienionego polipropylenu o grubości 50 mm, w której całkowicie wyeliminowano mostki cieplne. Ponadto rekuperator firmy Thessla Green wyposażony został w automatyczny bypass zapewniający 100% obejścia. Każdy rekuperator wywiewa powietrze z toalet, łazienki i kuchni, a nawiewa do salonu i sypialni. Dlatego, najważniejszym parametrem akustycznym rekuperatora jest emisja hałasu do kanału nawiewnego. AirPack4 ma układ InFlow, który redukuje emisję hałasu do kanału nawiewnego przy nominalnej wydajności nawet o 10 dB(A). Dzięki technologiom Thermoacoustic oraz InFlow centrala dostarcza powietrze do Twojego domu niemal bezgłośnie. Wentylatory AirPacka4 zużywają o 10% mniej energii i są 4% cichsze. Wentylatory w rekuperatorze działają 24h na dobę przez 365 dni w roku. Dlatego muszą zużywać tak mało energii, jak to tylko możliwe. W AirPacku 4 ten cel został osiągnięty dzięki zastosowaniu najbardziej zaawansowanych w swojej klasie opracowanych w 2019 roku przez ZiehlAbegg wentylatorów do rekuperatorów z wirnikami o wypływie diagonalnym. Rekuperator AirPack 4 posiada certyfikat Passive House Institute.

Dostępne wersje wykonania:

• Energy+ odzysk ciepła oraz dodatkowo system automatycznej kontroli przepływu (CF),
• Energy++ odzysk ciepła, dodatkowo system automatycznej kontroli przepływu (CF) oraz kontrola filtrów AFC monitorująca zużycie filtrów powietrza w czasie rzeczywistym.

Centrala standardowo nie posiada sterowania umieszczonego w panelu na urządzeniu. Moduł sterowania dostępny oddzielnie.

AirMobile (nie wchodzi w skład centrali dostępne osobno)	Panel Air++ (nie wchodzi w skład centrali dostępne osobno)

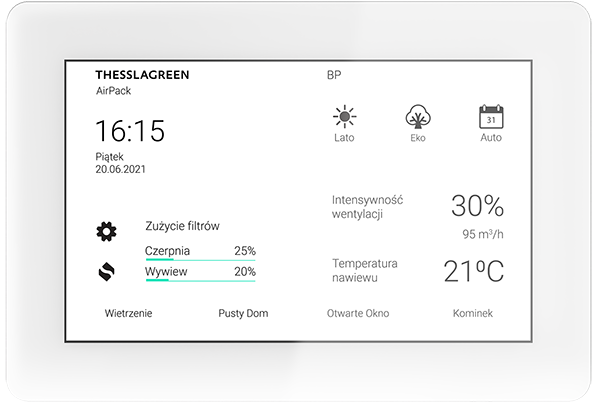

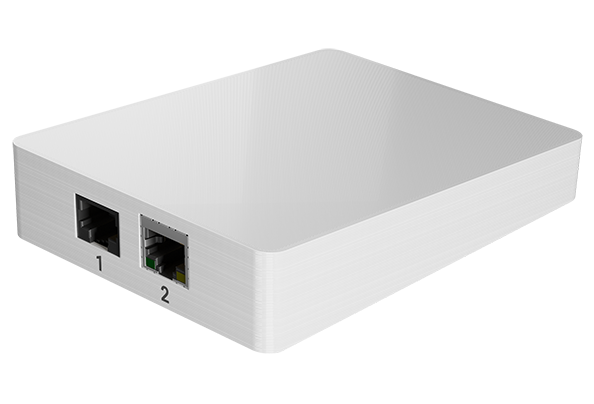

To w pełni funkcjonalne sterowanie wentylacją w budynku przy pomocy smartfona lub laptopa. System umożliwia użytkownikowi obsługę wszystkich funkcji systemu sterowania i jest dokładnym przeniesieniem na platformę mobilną interfejsu Air++. AirMobile może działać równolegle z innymi panelami sterowania Air lub może stanowić jedyny interfejs sterowania wentylacją w budynku, umożliwiając użytkownikowi rezygnację z jakichkolwiek dodatkowych paneli sterowania.	Jeżeli obsługa urządzeń domowych kojarzy Ci się ze studiowaniem zawiłych instrukcji obsługi i przedzieraniem się przez labirynt niezrozumiałych pojęć, to zrobiliśmy wszystko żebyś zmienił zdanie. Panel dotykowy Air ++ zaprojektowaliśmy tak, by najczęściej używane funkcje były dostępne na ekranie głównym.

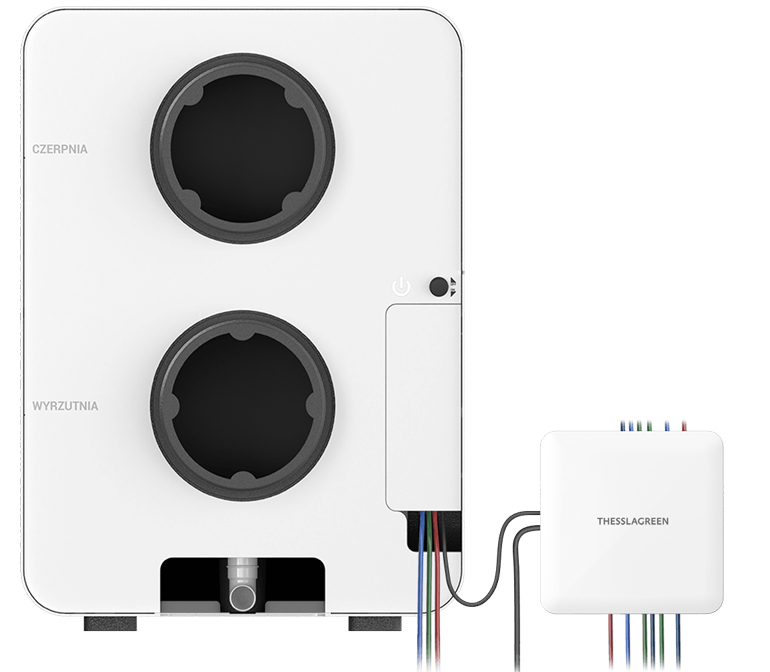

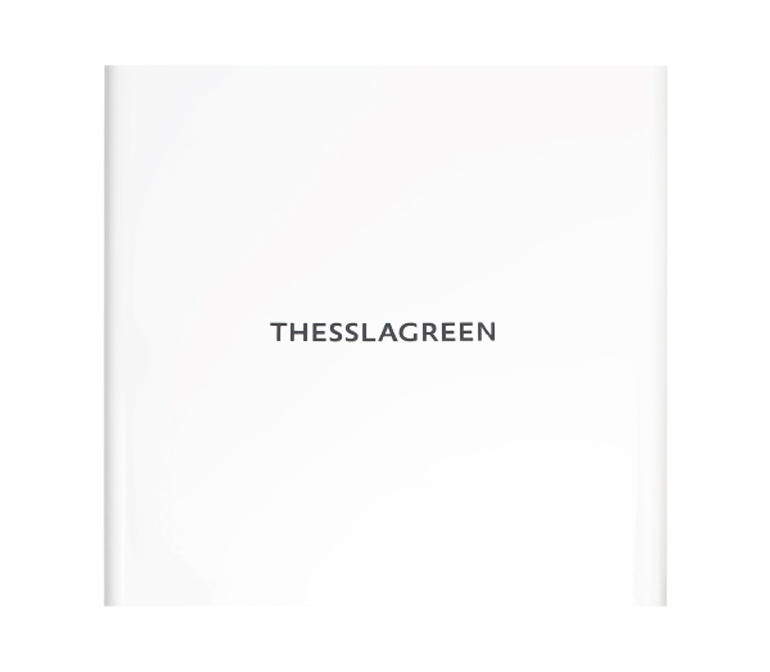

Moduł BASIC jest zawsze zainstalowany w każdym AirPacku. BASIC zapewnia pełną funkcjonalność rekuperatora oraz dodatkowo pozwala na pełną komunikację z dowolnymi systemami zewnętrznymi (BMS, automatyka budynków inteligentnych), które mogą nawet w 100% zastąpić panel sterowania.	Dzięki zastosowaniu dodatkowo modułu rozszerzającego (moduł ten dostępny oddzielnie) możliwe jest zwiększenie funkcjonalności sterownika o obsługę wielu dodatkowych urządzeń peryferyjnych, które będą mogły funkcjonować równocześnie:
czujnik temperatury otoczenia centrali, kabel grzejny do przewodu kondensatu, możliwość podłączenia czujnika wilgotności, czujnik jakości powietrza, gniazdo komunikacji RS485/Modbus, złącza do podłączania paneli sterowania (np. AirS, Air++. Air+, AirL).	sterowanie nagrzewnicy kanałowej, sterowanie chłodnicy kanałowej, siłownik przepustnicy GWC, siłownik przepustnicy odcinającej kanału czerpni, siłownik przepustnicy odcinającej kanału wyrzutni, pompa nagrzewnicy wodnej, presostat filtra wtórnego, sygnał z okapu, sygnał z centrali p.poż., sygnał awarii nagrzewnicy elektrycznej, włącznik funkcji rozpalania kominka, sygnał z alarmu/ włącznik funkcji "pusty dom", potwierdzenie pracy nagrzewnicy elektrycznej.

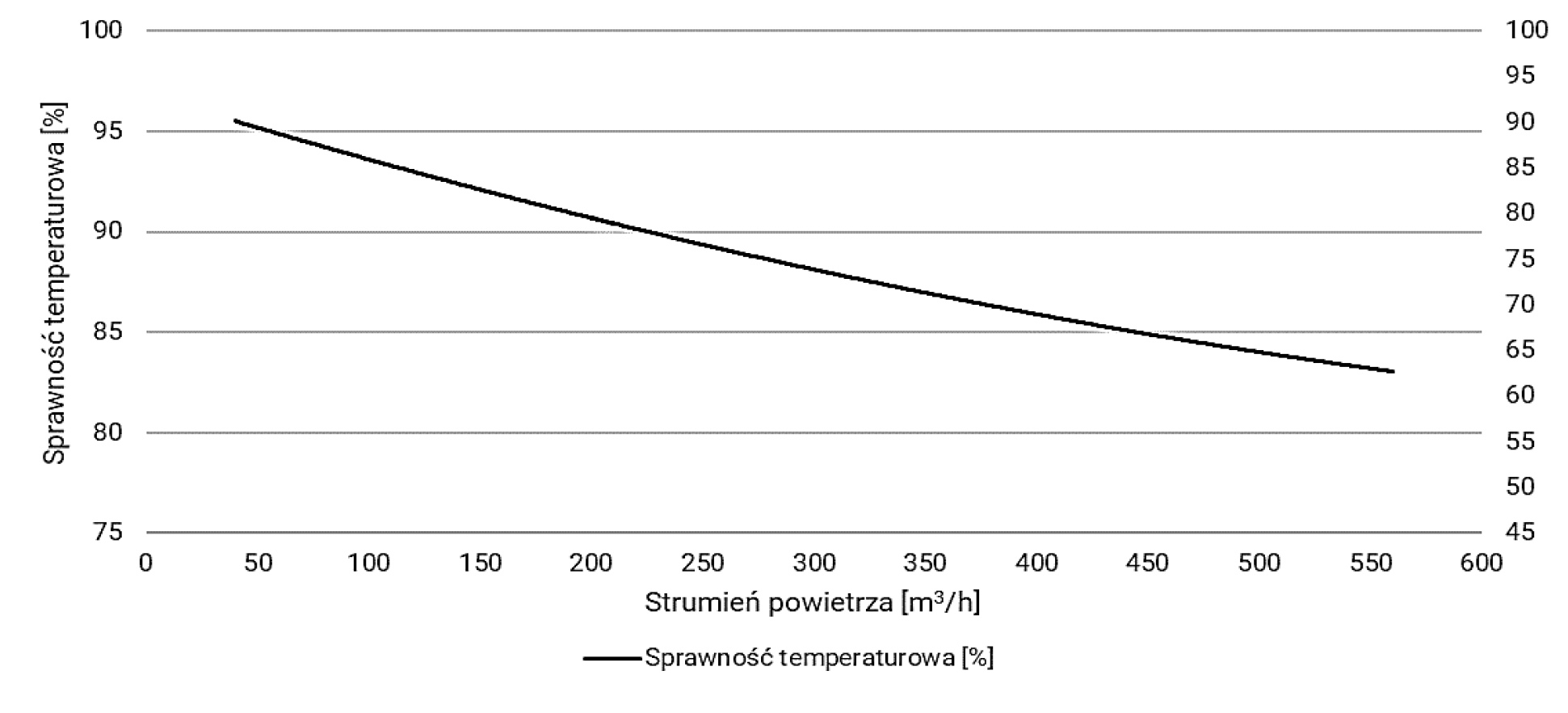

Maksymalna sprawność odzysku ciepła	95%
Typ wymiennika	100% przeciwprądowy z polistyrenu
Strumień powietrza (100Pa)	550 m³/h
Zasilanie	230 V (AC), 50 Hz
Wentylatory	odśrodkowe z silnikami prądu stałego EC z wypływem diagonalnym Płynna regulacja wydajności

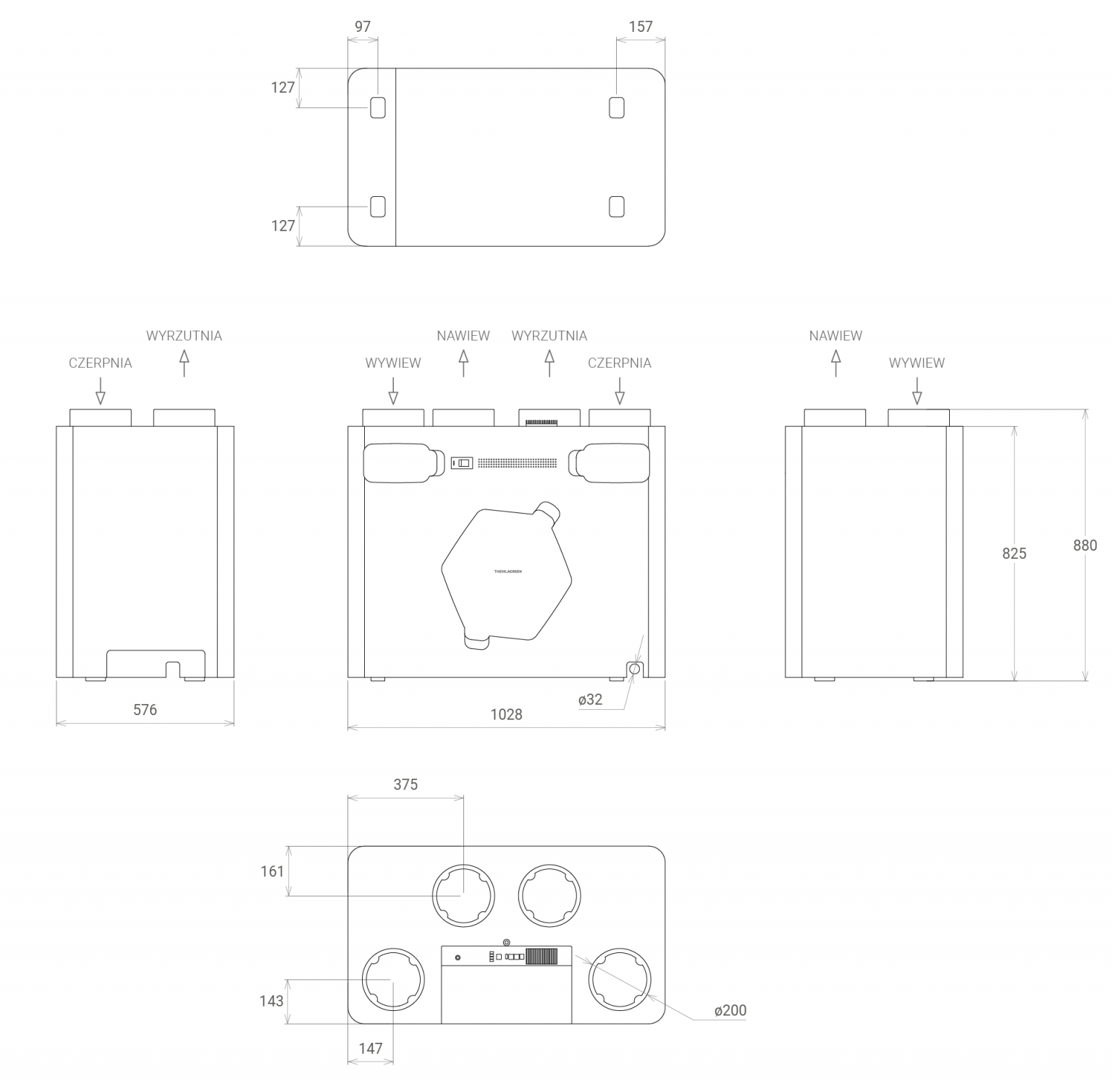

Średnica przyłączy	Ø200 mm
Poziom mocy akustycznej emitowanej do kanału nawiewnego	54 dB(A)
Bypass	100% obejścia, izolowany, programowalny w funkcji temperatury zewnętrznej oraz temperatury w budynku
Filtry	CleanPad Pure – dwustopniowe filtry klasy M5 o zwiększonej o 60% pojemności pyłowej w porównaniu z filtrami G4
System przeciwzamrożeniowy	System FPX – płynnie regulowana nagrzewnica zapobiegająca spadkowi temperatury ścianek wymiennika poniżej 0°C
Średnica króćca kondensatu	Ø32 mm
Temperatura pracy	warunki dopuszczalne: -15°C ÷ +45°C, warunki zalecane: 0°C ÷ +45°C
Masa	44 kg

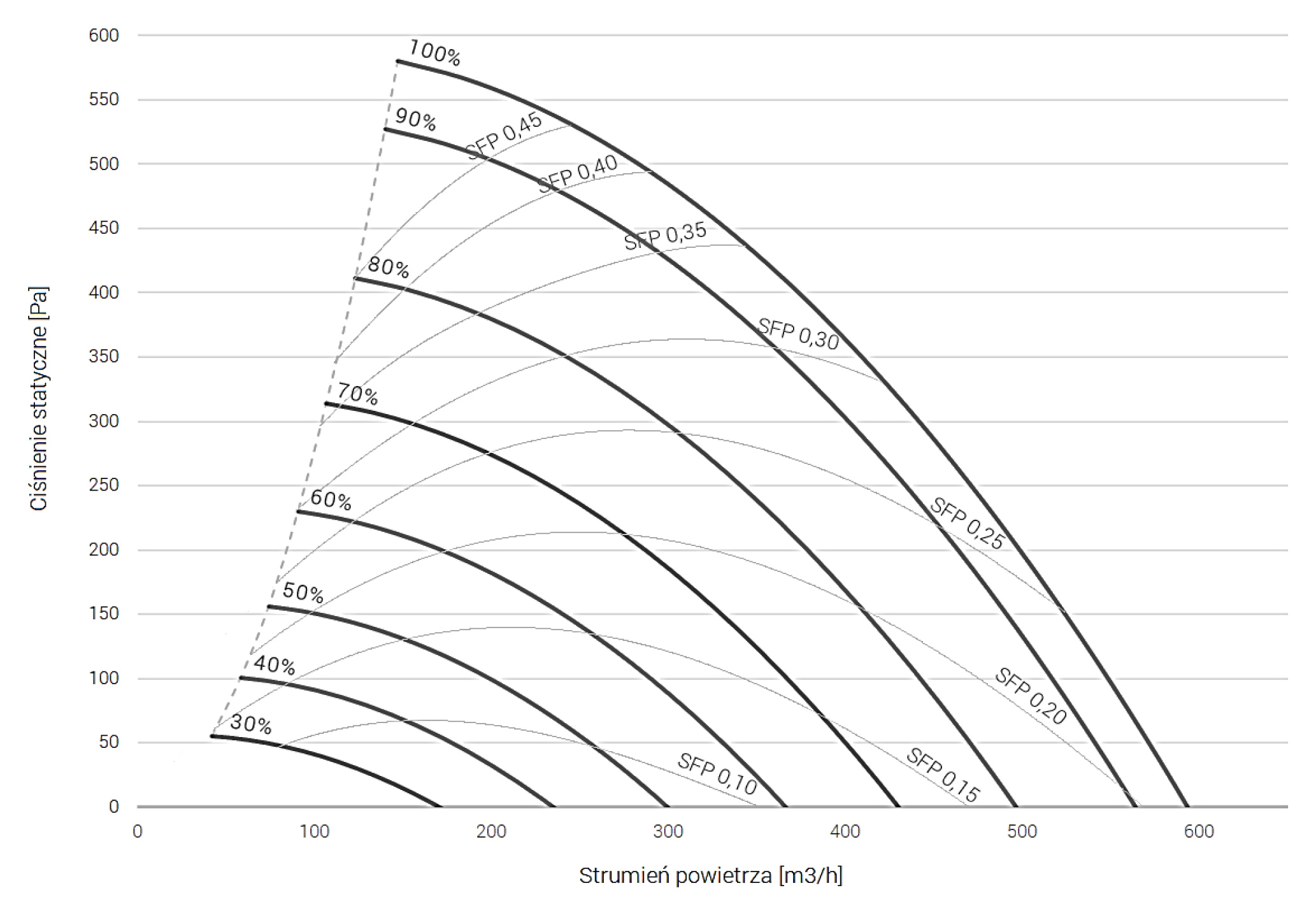

Moc właściwa jednego wentylatora - SFP [W/(m³/h)]
Moc pobierana przez wentylator - PW[W] = SFP[W/(m³/h)]*V[m³/h]
Moc pobierana przez system sterowania - PS[W] = 5[W]

- powietrze wewnętrzne T= 20°C, RH= 38%
- powietrze zewnętrzne T= -7°C, RH= 20%
- warunki testu (PN-EN-13141-7)

MANUALNY

Rekuperator działa w sposób ciągły z zadana intensywnością wentylacji. W ramach tego ustawienia możliwe jest zdefiniowanie przez użytkownika godzin uruchomiania "Przewietrzania" oraz jego intensywność.

AUTOMATYCZNY

Centrala działa zgodnie ze zdefiniowanym przez użytkownika harmonogramem tygodniowym określającym intensywność wentylacji w poszczególnych przedziałach czasowych. Przewidziano nastawy dwóch harmonogramów: "Lato" oraz "Zima", które mogą być dowolnie modyfikowane przez użytkownika. Można zdefiniować maksymalnie cztery przedziały czasowe oraz moment rozpoczęcia przewietrzania na każdy dzień.

CHWILOWY

Rekuperator pracuje przez określony czas z wyznaczonymi przez użytkownika parametrami intensywności lub/oraz temperaturą powietrza nawiewanego, ustawienia te mogą zostać w każdym momencie zmienione. W przypadku ustawienia trybu "Chwilowego" podczas aktywnego trybu "Automatycznego" centrala będzie pracować z zadanymi wartościami trybu "Chwilowego" do zakończenia odcinka czasu lub do momentu wybrania innego trybu. Natomiast w przypadku powyższy tryb zostanie ustawiony w czasie działania trybu "Manualnego" obowiązuje ona do momentu zmiany trybu.

EKO I KOMFORT

W przypadku gdy instalacja wentylacyjna wyposażona jest dodatkowo w kanałowe wymienniki ciepła programowane ze sterownika centrali AirPack urządzenie może pracować w trybach "Komfort" oraz Eko". W przypadku uaktywnienia trybu "Komfort" wymienniki ciepła zostają włączone, a centrala dąży do utrzymania zadanej przez użytkownika temperatury powietrza nawiewanego. Natomiast w przypadku uaktywnienie funkcji "Eko" spowoduje wyłączenie kanałowych wymienników ciepła, a sama centrala będzie starała się zapewnić wentylację z możliwie najwyższą efektywnością odzysku ciepła bez dążenia do utrzymania zadanej przez użytkownika temperatury.

Najbardziej uciążliwy jest hałas emitowany do kanału nawiewnego, ponieważ doprowadza on powietrze do sypialni i salonu. W tradycyjnych centralach wentylacyjnych wentylator nawiewny połączony jest bezpośrednio z kanałem nawiewnym. Dlatego powstająca w wirniku wentylatora fala akustyczna odbija się od sztywnej obudowy i przenosi do kanału nawiewnego większość swojej energii.

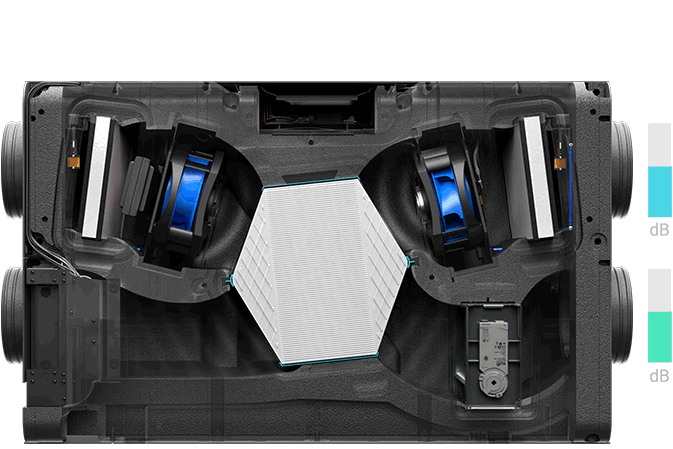

Centrale wentylacyjne AirPack 4
zaprojektowaliśmy w nowatorskim układzie
InFlow, w którym pomiędzy wentylatorem,
a kanałem nawiewnym znajduje się wymiennik
ciepła. Dzięki temu, fala akustyczna zanim trafi
do kanału nawiewnego musi przepłynąć przez
tysiące kanalików wymiennika ciepła tracąc
znaczną część swojej energii.




Dzięki nowej konstrukcji AirPacka 4 poziom
mocy akustycznej w kanale nawiewnym jest
o 10dB niższy niż w przypadku tradycyjnych
central wentylacyjnych.
W odniesieniu do logarytmicznej miary natężenia
dźwięku, 10 dB oznacza 10-krotnie mniejszą
moc akustyczną, ponad 3-krotnie mniejsze
ciśnienie akustyczne i 2-krotnie (o 50%) mniejszą
głośność.

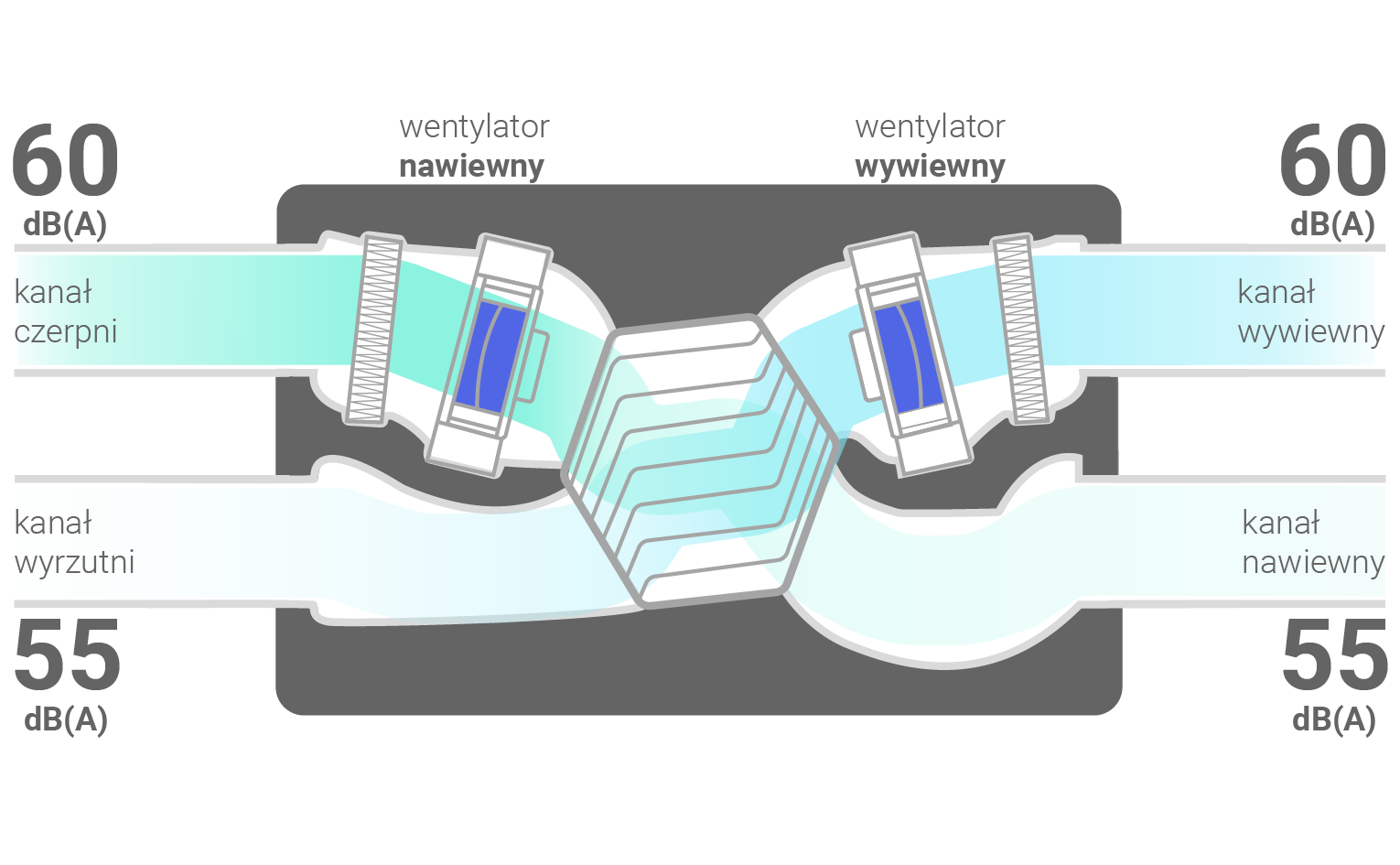

Tradycyjny rekuperator	AirPack4

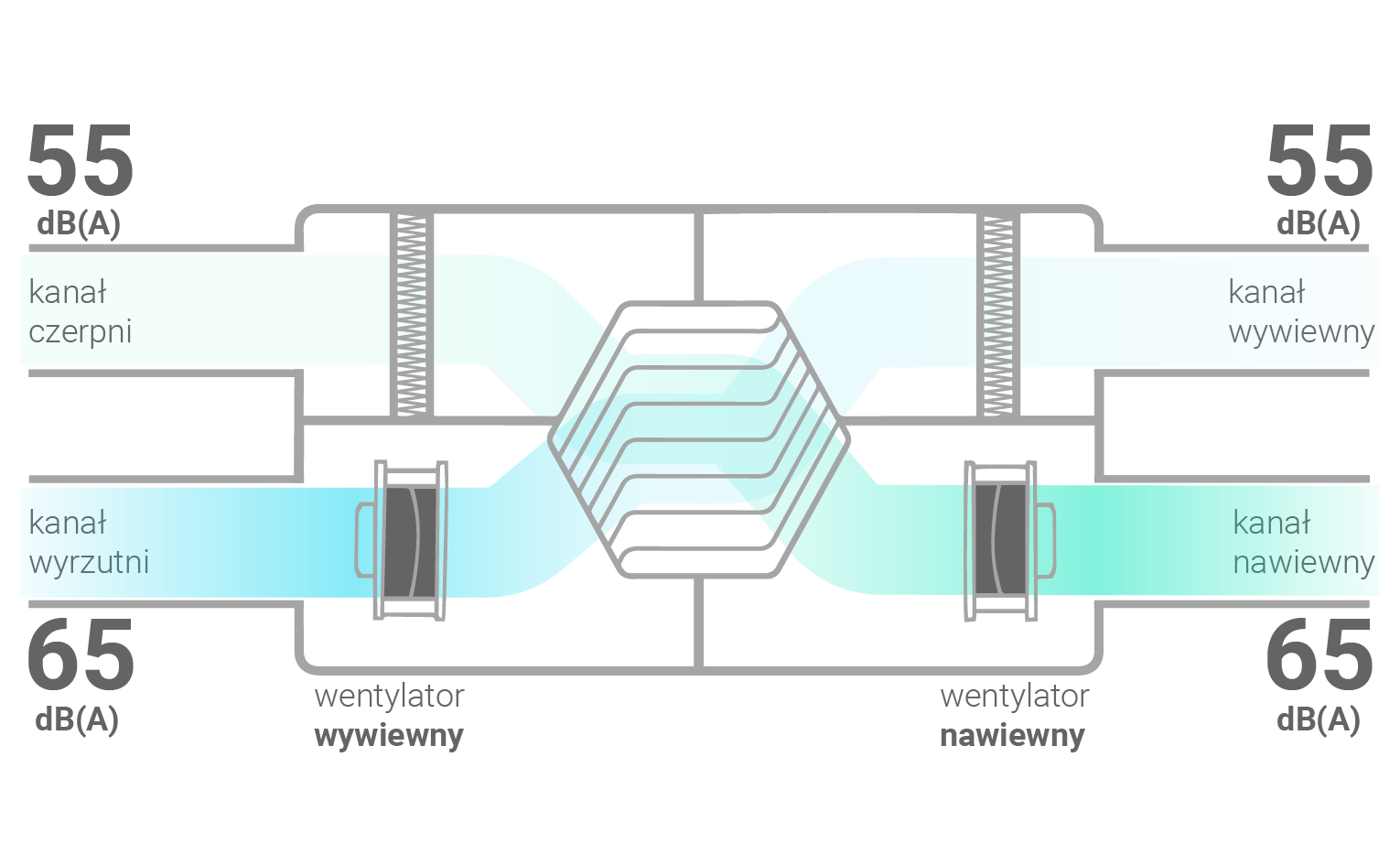

Większość rekuperatorów ma wentylatory umieszczone za wymiennikiem ciepła w kierunku przepływu powietrza. W takim układzie do kanału nawiewnego trafia cała energia akustyczna powstająca po stronie tłocznej wentylatora nawiewnego. Do kanału wywiewnego trafia energia fali akustycznej generowana po stronie ssawnej wentylatora wywiewnego, stłumiona w wymienniku ciepła. Poziom mocy akustycznej emitowanej przez taki rekuperator, do kanału nawiewnego przy nominalnej wydajności waha się od 60 do 70 dB(A), a do wywiewnego od 50 do 60 dB(A).	W AirPacku4 wentylatory są zlokalizowane przed wymiennikiem ciepła w kierunku przepływu powietrza. Dzięki temu fala akustyczna powstająca w wentylatorze nawiewnym, zanim trafi do kanału nawiewnego musi przejść przez tysiące kanalików wymiennika ciepła ulegając przy tym znacznemu rozproszeniu. Dodatkowo AirPack4 jest w całości wykonany z materiału, który nie odbija fali dźwiękowej. Dzięki takiej konstrukcji, przy nominalnej wydajności AirPack4 wyemituje do kanału nawiewnego moc akustyczną na poziomie 50 do 58 dB(A), a do wywiewnego od 60 do 65 dB(A).

PRZEWIETRZANIE POMIESZCZEŃ

Funkcja ta chwilowo zwiększa intensywność wentylacji aby usunąć zanieczyszczenia z wentylowanych pomieszczeń. Przewietrzanie pomieszczeń może być uruchamiane w sposób ręczny lub automatyczny zależnie od zadanych nastaw czasowych.

Nastawy:

• intensywności wentylacji w czasie przewietrzania,
• czas przewietrzania.



Sposób aktywacji funkcji:

• ręcznie z panelu sterowania,
• automatycznie w trybie "Automatycznym" według nastawy czasowej w kalendarzu,
• automatycznie w trybie "Ręcznym" według nastawy czasowej.

PRZEWIETRZANIE ŁAZIENEK

Funkcja ta chwilowo zwiększa intensywność wentylacji aby usunąć zanieczyszczenia z łazienki. Przewietrzanie pomieszczeń może być uruchamiane w sposób ręczny lub automatyczny.

Nastawy:

• intensywności wentylacji w czasie przewietrzania łazienki,
• czas przewietrzania.



Sposób aktywacji funkcji:

• włącznik naścienny w łazience,
• sygnał z włącznika światła w łazience,
• włączenie automatyczne poprzez sygnał otrzymany z higrostatu zamontowanego w łazience, zgodnie z ustawionym poziomem wilgotności względnej powietrza w pomieszczeniu.

USUWANIE ZANIECZYSZCZEŃ

Funkcja ta chwilowo zwiększa intensywność wentylacji po przekroczeniu poziomu stężenia zanieczyszczeń danego typu. Celem tej funkcji jest poprawienie jakości powietrza i co za tym idzie komfortu. Może być ona sterowana z dowolnego, umieszczonego w pomieszczeniu, progowego czujnika jakości powietrza, np. czujnik CO₂.

Nastawy:

• intensywności wentylacji w czasie usuwania zanieczyszczeń.



Sposób aktywacji funkcji:

• automatycznie z czujnika jakości powietrza.

KOMINEK

Funkcja ułatwia rozpalenie ognia w kominku poprzez wywołanie chwilowego nadciśnienia w pomieszczeniu.

Nastawy:

• różnicowanie strumieni nawiew wywiew [%],
• czas działania funkcji.

BYPASS

Celem tej funkcji jest bezpośrednie dostarczenie świeżego powietrza do budynku z pominięciem odzysku ciepła. Umożliwia ona przepływ strumienia powietrza przez obejście wymiennika.

Nastawy:

• ustawiona temperatura powietrza zewnętrznego, powyżej której bypass może się otworzyć,
• ustawiona temperatura powietrza w pomieszczeniu powyżej której ma zadziałać freecooling.

PUSTY DOM

W przypadku nieobecności mieszkańców funkcja ta minimalizuje intensywność wentylacji.

Sposób aktywacji funkcji:

• z panelu sterowania,
• podczas aktywacji alarmu w budynku w sposób automatyczny.

OTWARTE OKNA

W momencie gdy okna w pomieszczeniu są otwarte funkcja ta wyłącza wentylator nawiewu ponieważ świeże powietrze dostaje się do budynku przez nie, natomiast wentylator wyciągowy działa zgodnie z aktualnym planem nastaw.

Sposób aktywacji funkcji:

• może być aktywowana z panelu sterowania.

GRUNTOWY WYMIENNIK CIEPŁA

Funkcja steruje pracą GWC. W przypadku powietrznego wymiennika gruntowego funkcja ta steruje pracą przepustnicy GWC. Świeże powietrze pobierane jest przez centralę bezpośrednio z zewnątrz lub poprzez Gruntowy Powietrzny Wymiennik Ciepła. W przypadku zastosowania wymiennika z czynnikiem pośredniczącym funkcja ta włącza lub wyłącza pompę czynnika.

Nastawy:

• temperatura powietrza zewnętrznego, powyżej której wykorzystywany jest wymiennik gruntowy w okresie letnim,
• temperatura powietrza zewnętrznego poniżej której wykorzystywany jest wymiennik gruntowy w okresie zimy.
