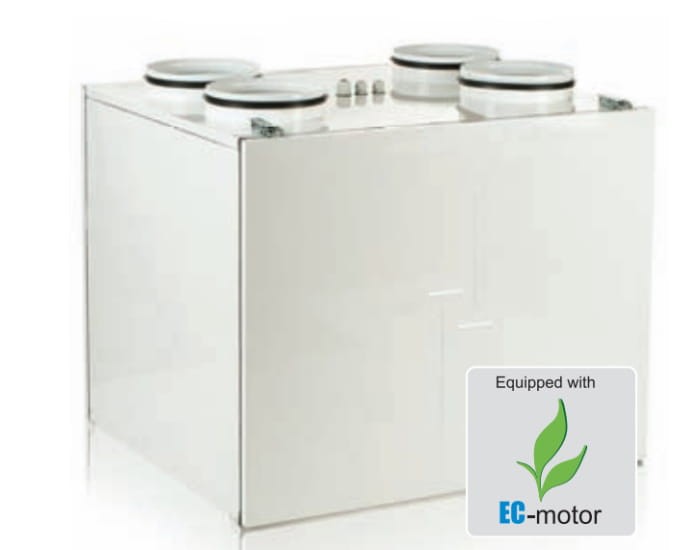

Centrala wentylacyjna z odzyskiem ciepła
VUT 160 VB EC (A21)
(Tego towaru nie wysyłamy za pobraniem) |
|
Centrala wentylacyjna nawiewno-wywiewna VUT VB EC z odzyskiem ciepła jest kompletnym urządzeniem zapewniającym mechaniczną wymianę z równoczesną filtracją nawiewanego do pomieszczeń powietrza. Urządzenie to ma za zadanie doprowadzić świeże powietrze do pomieszczeń i usunąć powietrze zanieczyszczone. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. Jest to wyjątkowo energooszczędne rozwiązanie dla mieszkań i domów prywatnych. Centrala przystosowana jest do podłączenia przewodów okrągłych o nominalnych średnicach 125 mm. Ponadto urządzenie zostało wyposażone by-pass dający możliwość w razie potrzeby schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz co może okazać się wyjątkowo przydatne w okresie letnim.
|
 |
- Centrala wentylacyjna z odzyskiem ciepła,
- nadaje się do wentylacji mieszkań domków jednorodzinnych,
- urządzenie posiada wbudowany system automatyki zapewniający również ochronę urządzenia przed zamarzaniem,
- izolacja termiczna i akustyczna - wełna mineralna grubości 20mm,
- centrala wyposażona w dwa wentylatory z silnikami prądu stałego(EC) o wysokiej sprawności,
- opcjonalnie możliwe dokupienia przewodowego/bezprzewodowego panelu zdalnego sterowania:
- sterownik A22,
- sterownik A22-WiFi,
- sterownik A25.
|
|
|
 |
| |
VUT
160 VB EC
|
VUT
250 VB EC |
VUT
350 VB EC |
VUT
550 VB EC |
| Napięcie (V) |
1~ 230 |
| Maksymalna moc centrali (W) |
57 |
115 |
178 |
337 |
| Maksymalny pobór prądu centrali (A) |
0,5 |
0,9 |
1,4 |
2,4 |

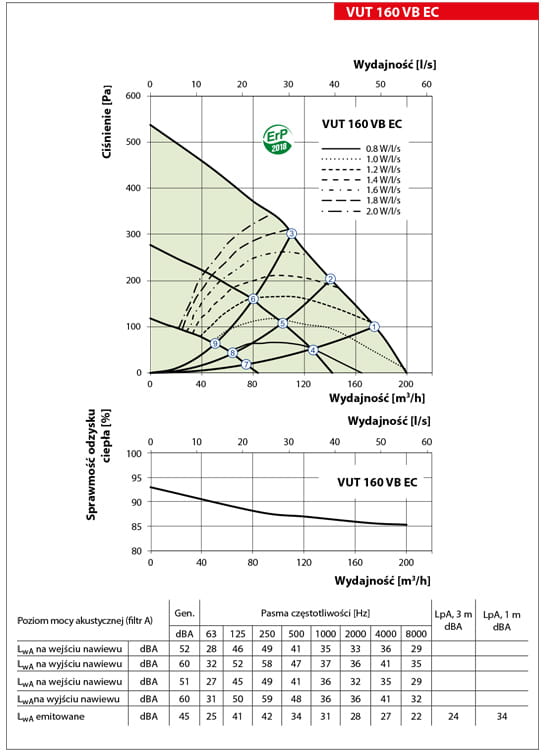

| Wydajność (m³/h) |
200 |
290 |
450 |
690 |
| Obroty (min-1) |
3770 |
2050 |
3200 |
2860 |
| Poziom hałasu [dB(A)/3m] |
24 |
25 |
28 |
26 |
| Średnica króćców przyłączeniowych (mm) |
Ø125 |
Ø160 |
Ø160 |
Ø200 |
| Sprawność rekuperacji |
od 85 do 93 |
od 85 do 94 |
od 85 do 92 |
od 84 do 92 |
| Max. temp. pracy (°C) |
od -25 do +40 |
| Materiał obudowy |
stal malowana proszkowo |
| Izolacja (wełna mineralna) |
20 mm |
30mm |
40mm |
40mm |
| Filtr wyciągowy |
G4 |
| Filtr nawiewny |
F7 (opcjonalnie G4) |
| Waga (kg) |
36 |
51 |
64 |
82 |
| Typ rekuperatora |
wymiennik przeciwprądowy |
| Materiał rekuperatora |
polistyren |
|
 |
 |

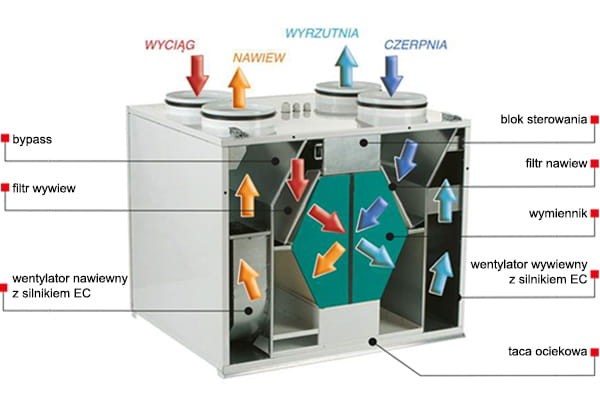

W centrali wentylacyjnej VUT VB EC firmy VENTS zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego. Wymiennik można łatwo wyjąć w celu jego oczyszczenia. Ponadto rekuperatory VUT VB EC wyposażone zostały w bypass umożliwiający schłodzenie pomieszczeń (szczególnie w okresie letnim) dzięki bezpośredniemu dopływowi chłodnego powietrza do budynku z zewnątrz.
|
|
 |
Centrale posiadają wbudowany system sterowania. Automatyka A21 umożliwia integracje centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building Management-Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą za pośrednictwem WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych. System ochrony przed zamarzaniem pracuje według następującego schematu: w przypadku wykrycia zagrożenia zamarznięcia czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. Centrala wentylacyjna VUT VB EC wyposażona została w dwa wentylatory z silnikami elektro komutatorowymi prądu stałego (EC) o wysokiej sprawności. Dodatkowo posiadają one zewnętrzne wirniki i wygięte do tyłu łopatki. Tego typu silniki są najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Dodatkowo niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).
|
|
 |
Centrala wentylacyjna VENTS VUT VB EC standardowo wyposażona została w dwa filtry panelowe o klasie filtracji F7 i G4 do filtracji powietrza nawiewanego i wywiewanego. Centrale VUT 250 VB EC są natomiast wyposażone w filtry klasy G4 i F7 do filtracji powietrza nawiewanego oraz filtry klasy G4 do filtracji powietrza wywiewanego. Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm.
|
|
 |
 |
 |
 |
 |
|
|

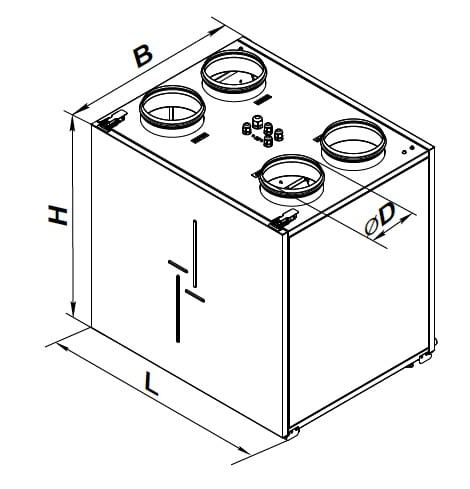

TYP
|
ØD |
B |
H
|
L |
| VUT 160 VB EC |
125 |
330 |
580 |
600 |
| VUT 250 VB EC |
160 |
489 |
881 |
567 |
| VUT 350 VB EC |
160 |
583 |
675 |
730 |
| VUT 550 VB EC |
200 |
720 |
675 |
823 |
|
| |
 |
- panel zdalnego sterowania przewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- ręczne otwarcie / zamknięcie by-pass'u,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
 |
 |
- panel zdalnego sterowania bezprzewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- ręczne otwarcie / zamknięcie by-pass'u,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
|
 |
- panel zdalnego sterowania przewodowy,
- wyświetlacz dotykowy,
- przełączanie prędkości,
- wskaźnik konieczności wymiany filtra (według zegara lub presostatu),
- wskaźnik awarii,
- praca według harmonogramu tygodniowego,
- by-pass (automatyczny i ręczny),
- zegar,
- boost,
- kominek,
- ochrona przeciwzamrożeniowa wymiennika ciepła,
- sterowanie pracą nagrzewnic elektrycznych i wodnych (podgrzewania wstępnego i wtórnego),
- podłączenie chłodnicy,
- kontrola temperatury nawiewanego powietrza,
- kontrola wilgotności, poziomu CO2, LZO, PM2.5,
- podłączenie do systemu sygnalizacji pożarowej.
|
|
|
| |
|
