Opis
OPIS

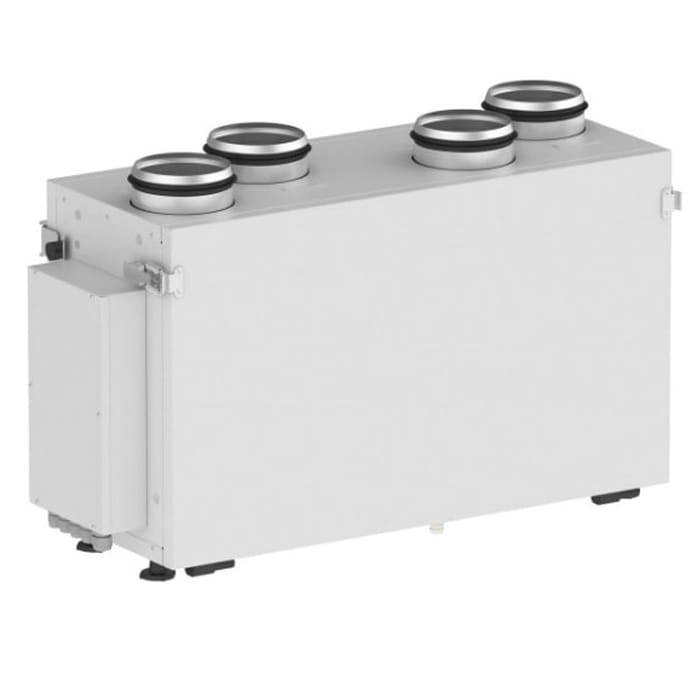

Centrala wentylacyjna nawiewno-wywiewna VUT mini z odzyskiem ciepła jest kompletnym urządzeniem zapewniającym mechaniczną wymianę powietrza z równoczesnym oczyszczaniem powietrza nawiewanego w pomieszczeniach różnego typu. Urządzenie to ma za zadanie doprowadzić świeże powietrze do pomieszczeń i usunąć powietrze zanieczyszczone. Dzięki krzyżowemu wymiennikowi płytowemu zużyte powietrze ogrzewa nawiewane do pomieszczeń powietrze świeże. Centrale przystosowane są do podłączenia przewodów okrągłych o nominalnych średnicy 125 mm. Dzięki zastosowaniu silników prądu stałego (EC) możliwe było zmniejszenie zużycia energii elektrycznej od 1,5 aż do 3 razy, zachowując przy tym dotychczasową wysoką sprawność i niski poziom hałasu.
Warianty:
VUT V2 MINI EC - modele z pionowym usytuowaniem króćców, wentylatory z asynchronicznymi silnikami.
VUT H2 MINI EC - modele z poziomym usytuowaniem króćców, wentylatory z asynchronicznymi silnikami
DANE TECHNICZNE
- Centrala wentylacyjna z odzyskiem ciepła,
- dostępna w dwóch wersjach:
- do podłączenia poziomego ( H ),
- do podłączenia pionowego ( V ),
- nadaje się do wentylacji mieszkań domków jednorodzinnych oraz niewielkich pomieszczeń użyteczności publicznej,
- uniwersalna konstrukcja obudowy umożliwia montaż lewo- i prawostronny. Wymaga to odwrócenia panelu przedniego i tylnego.,
- użyte termoizolacyjne i dźwiękochłonne tworzywo o grubości 20mm wykazuje doskonałe właściwości termoizolacyjne i dźwiękoszczelne,
- w skład centrali wchodzą dwa wentylatory odśrodkowe, wymiennik krzyżowy płytowy (rekuperator) oraz dwa filtry,
- posiada wbudowane urządzenie pozwalające zabezpieczyć przed zamarzaniem rekuperatora (wyłączenie wentylatora nawiewnego),
- centrala jest wyposażona w tacę ociekową, przeznaczoną do usuwania skroplin,
- posiada silnik prądu stałego (EC),
- w zestawie regulator prędkości obrotów.
| VUT 300 H2 mini EC | VUT 300 V2 mini EC | VUE 300 H2 mini EC | VUE 300 V2 mini EC | |
| Napięcie (V) | 1~ 230 | 1~ 230 | ||
| Całkowita moc urządzenia (kW) | 165 | 165 | ||
| Całkowity pobór prąd (A) | 1,3 | 1,3 | ||
| Wydajność (m³/h) | 300 | 300 | ||
| Obroty (min-1) | 2050 | 2050 | ||
| Poziom ciśnienia akustycznego na odległość [dB(A)/3m] | 33 | 33 | ||
| Max. temp. pracy (°C) | od -25 do +60 | |||
| Materiał obudowy | stal z powłoką polimerową | |||
| Izolacja | 20 mm, wełna mineralna | |||
| Filtr: wyciąg | G4 | G4 | ||
| Filtr: nawiew | G4,F7 | G4,F7 | ||
| Rozmiar króćców przyłączeniowych (mm) | Ø125 | Ø125 | ||
| Waga (kg) | 32 | 28 | ||
| Sprawność rekuperacji | od 55 do 97% | od 51 do 73% | ||
| Typ rekuperatora | wymiennik krzyżowy | wymiennik krzyżowy | ||
| Materiał rekuperatora | aluminium | membrana polimerowa | ||
Obudowa. |
| Obudowa centrali wykonana została z wysokiej jakości stali z powłoką polimerową oraz wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm. |
Filtr. |
| Ten typ nawiewno-wywiewnej centrali wentylacyjnej został wyposażony w dwa filtry o klasie filtracji G4 i F7. |
Wymiennik ciepła. |
| Centrala została wyposażona w wykonany z aluminiowych płyt krzyżowy wymiennik ciepła. W okresie letnim, świeże i ciepłe powietrze z zewnątrz jest chłodzone przez strumień powietrza wywiewanego z wnętrza pomieszczenia. Pozwala to na znaczną redukcję temperatury powietrza nawiewanego, co z kolei zmniejsza obciążenie systemu klimatyzacji. Urządzenie posiada system zabezpieczający przed zamarznięciem. W momencie gdy temperatura spadnie do niebezpiecznego poziomu grożącego zamarznięciem urządzenia wbudowany termostat wyhamowuje lub całkowicie wyłącza wentylator nawiewowy. Dzięki pracy samego wywiewu następuje podgrzanie wymiennika płytowego, a co za tym idzie podniesienie temperatury. Gdy wzrośnie ona powyżej punktu krytycznego wentylator nawiewny zostaje ponownie uruchomiony, a cały układ wraca do normalnej pracy. |
Silnik. |
| W centralach VUT mini EC zastosowano wysokiej sprawności silniki prądu stałego z zewnętrznym wirnikiem z łopatkami zagiętymi do przodu. Cechują się one wysoką sprawnością oraz sterowaniem w całym spektrum prędkości obrotów. Są one na dziś dzień jednym z najlepszych rozwiązań w kwestii oszczędzania energii. |

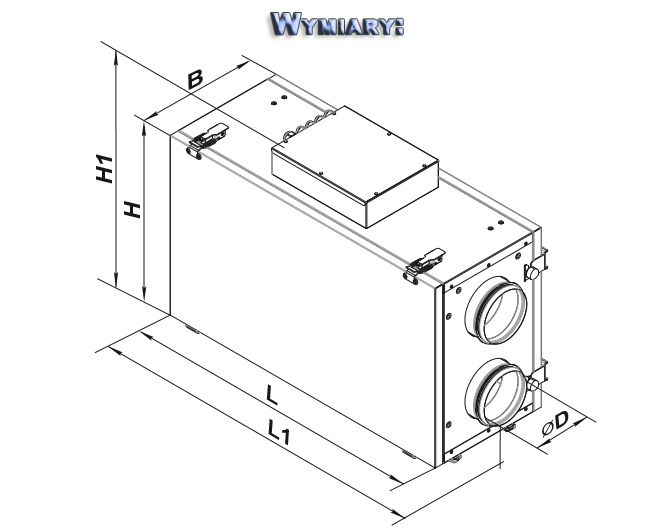

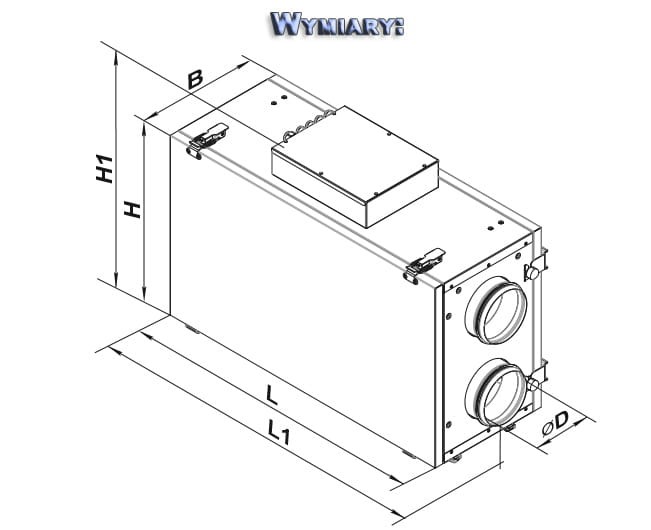

| TYP | ØD | B | H | H1 | L | L1 |
| VUT 300 V2 mini EC | 125 | 300 | 443 | 490 | 713 | - |
| VUT 300 H2 mini EC | 125 | 300 | 443 | 486 | 713 | 810 |
