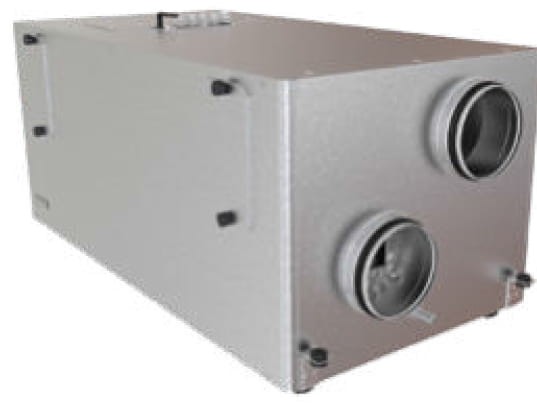

Centrala wentylacyjna z odzyskiem ciepła
VUT 700 HB EC (A21)
(Tego towaru nie wysyłamy za pobraniem) |
 |
Centrala wentylacyjna nawiewno-wywiewna VUT HB EC z odzyskiem ciepła jest kompletnym urządzeniem zapewniającym mechaniczną wymianę z równoczesną filtracją nawiewanego do pomieszczeń powietrza. Urządzenie to ma za zadanie doprowadzić świeże powietrze do pomieszczeń i usunąć powietrze zanieczyszczone. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. Jest to wyjątkowo energooszczędne rozwiązanie dla mieszkań i domów prywatnych. Centrala przystosowana jest do podłączenia przewodów okrągłych o nominalnych średnicach 250 mm. Ponadto urządzenie zostało wyposażone by-pass dający możliwość w razie potrzeby schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz co może okazać się wyjątkowo przydatne w okresie letnim.
|
 |
- Centrala wentylacyjna z odzyskiem ciepła,
- nadaje się do wentylacji mieszkań domków jednorodzinnych,
- urządzenie posiada wbudowany system automatyki zapewniający również ochronę urządzenia przed zamarzaniem,
- izolacja termiczna i akustyczna - wełna mineralna grubości 40mm,
- centrala wyposażona w wentylatory z silnikami prądu stałego (EC) o wysokiej sprawności,
- opcjonalnie możliwe dokupienia przewodowego/bezprzewodowego panelu zdalnego sterowania:
- sterownik A22,
- sterownik A22-WiFi,
- sterownik A25.
|
|
|
 |
| |
VUT 700
HB EC
|
VUT 700
HBE EC |
| Napięcie [V] |
1~ 230 |
| Maksymalna moc centrali bez nagrzewnicy [W] |
336 |
| Maksymalne natężenie prądu bez nagrzewnicy [A] |
2,4 |
| Moc nagrzewnicy [W] |
- |
3600 |
| Natężenie prądu nagrzewnicy [A] |
- |
15,6 |
| Całkowita moc urządzenia [W] |
336 |
3936 |
| Całkowite natężenie prądu urządzenia [A] |
2,4 |
18,0 |

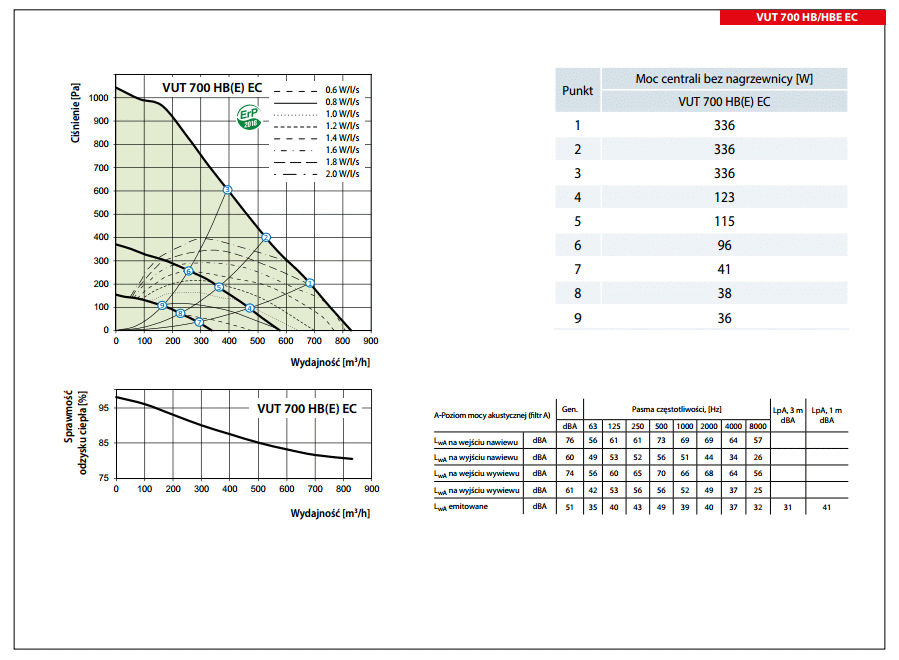

| Wydajność [m³/h] |
830 |
| Obroty [min-1] |
3200 |
| Poziom hałasu [dB(A)/3m] |
31 |
| Max. temp. pracy [°C] |
od -25 do 40 |
| Materiał obudowy |
stal ocynkowana |
| Izolacja |
40mm, wełna mineralna |
| Filtr wyciągowy |
G4 |
| Filtr nawiewny |
G4 + F7 |
| Średnica króćców przyłączeniowych [mm] |
Ø250 |
| Waga [kg] |
107 |
108,5 |
| Sprawność rekuperacji [%] |
od 80 do 98 |
| Typ wymiennika ciepła |
przeciwprądowy |
| Materiał wymiennika ciepła |
polistyren |
| Klasa energetyczna |
A+ |
|
 |
 |
W centrali wentylacyjnej VUT HB EC firmy VENTS zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego, w tym czasie ciepłe wywiewane powietrze ogrzewa urządzenie. Ponadto rekuperatory VUT HB EC wyposażone zostały w bypass umożliwiający schłodzenie pomieszczeń (szczególnie w okresie letnim) dzięki bezpośredniemu dopływowi chłodnego powietrza do budynku z zewnątrz.
|
|
 |
Centrale posiadają wbudowany system sterowania. Automatyka A21 umożliwia integracje centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building Management-Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą za pośrednictwem WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych. System ochrony przed zamarzaniem pracuje według następującego schematu: w przypadku wykrycia zagrożenia zamarznięcia czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. Centrala wentylacyjna VUT HB EC wyposażona została w wentylatory z silnikami elektro komutatorowymi prądu stałego (EC) o wysokiej sprawności. Dodatkowo posiadają one zewnętrzne wirniki i wygięte do tyłu łopatki. Tego typu silniki są najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Dodatkowo niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).
|
|
 |
Centrala wentylacyjna VENTS VUT HB EC standardowo wyposażona została w dwa filtry do powietrza nawiewanego o klasie G4 i F7 natomiast do powietrza wywiewanego G4. Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm.
|
|
 |
|
|

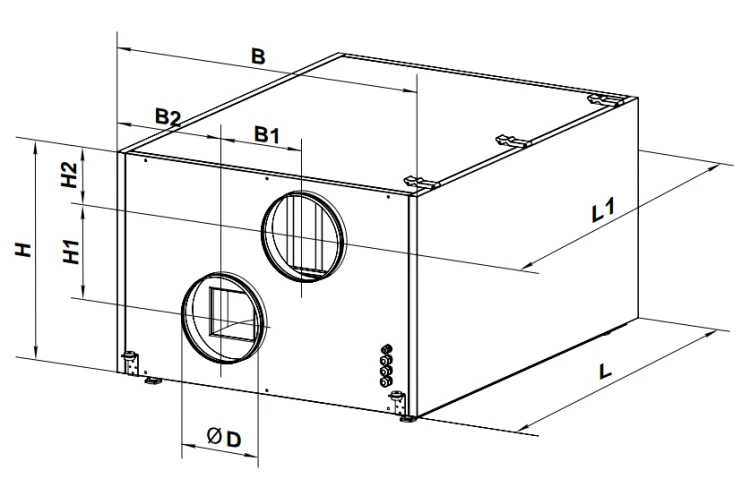

TYP
|
ØD |
B |
B1 |
B2 |
H |
H1 |
H2 |
L
|
L1 |
| VUT 300 HB(E) EC |
157 |
568 |
190 |
189 |
479 |
193 |
118 |
1083 |
1180 |
| VUT 400 HB(E) EC |
197 |
682 |
248 |
217 |
504 |
201 |
141 |
1094 |
1191 |
| VUT 700 HB(E) EC |
247 |
866 |
274 |
296 |
601 |
234 |
166 |
1282 |
1379 |
|
| |
 |
- panel zdalnego sterowania przewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- ręczne otwarcie / zamknięcie by-pass'u,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
 |
 |
- panel zdalnego sterowania bezprzewodowy,
- regulacja prędkości obrotowej wentylatorów w oparciu o trzy prędkości,
- ręczne otwarcie / zamknięcie by-pass'u,
- wskaźnik konieczności obsługi filtra,
- wskaźnik alarmu.
|
|
 |
- panel zdalnego sterowania przewodowy,
- wyświetlacz dotykowy,
- przełączanie prędkości,
- wskaźnik konieczności wymiany filtra (według zegara lub presostatu),
- wskaźnik awarii,
- praca według harmonogramu tygodniowego,
- by-pass (automatyczny i ręczny),
- zegar,
- boost,
- kominek,
- ochrona przeciwzamrożeniowa wymiennika ciepła,
- sterowanie pracą nagrzewnic elektrycznych i wodnych (podgrzewania wstępnego i wtórnego),
- podłączenie chłodnicy,
- kontrola temperatury nawiewanego powietrza,
- kontrola wilgotności, poziomu CO2, LZO, PM2.5,
- podłączenie do systemu sygnalizacji pożarowej.
|
|
|
| |
|
