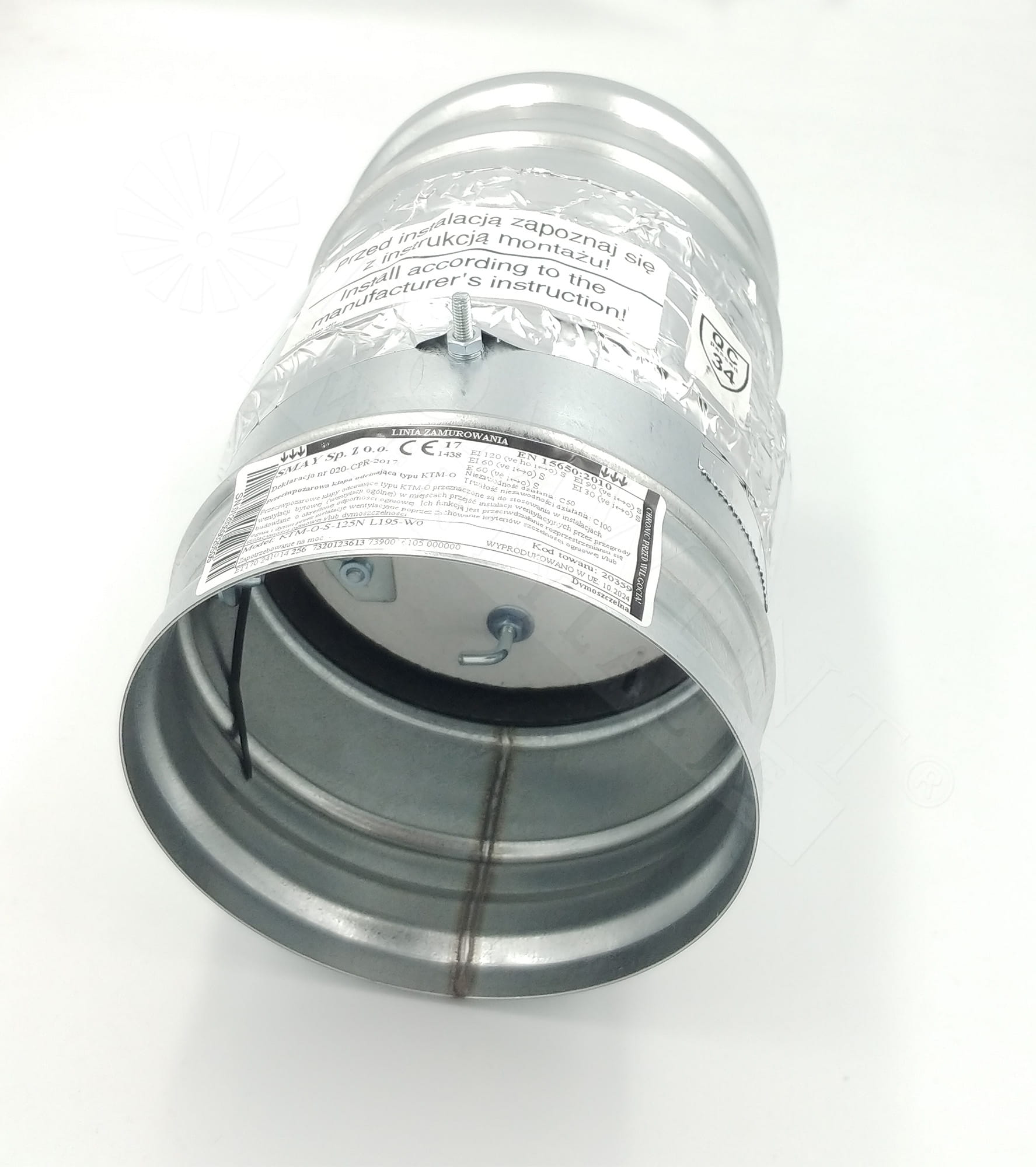

Klapy KTM-O-S (z mechanizmem sprężynowym) składają się z obudowy o przekroju kołowym, ruchomej jednopłaszczyznowej przegrody odcinającej i mechanizmu napędowego z elementem wyzwalającym.

Obudowa klapy oraz elementy współpracujące wykonane są blachy stalowej ocynkowanej. Obydwa końce obudowy przystosowane są do połączenia wsuwanego typu nyplowego, umożliwiające łatwe łączenie elementów kanału z klapą.

Na zewnętrznej i wewnętrznej powierzchni obudowy, w miejscu perforacji, dookoła zamkniętej przegrody odcinającej, umieszczone są uszczelki pęczniejące. Cechą charakterystyczną uszczelek jest to, iż pod wpływem wysokiej temperatury zwiększają swoją objętość dokładnie wypełniając wszelkie nieszczelności między przegrodą a korpusem.

Przegroda odcinająca klapy wykonana jest z płyty wapniowo-silikatowej, na jej obwodzie zamocowana jest uszczelka gumowa, zapewniająca zachowanie szczelności klapy w temperaturze otoczenia.

Klapa KTM-O-S wyposażona jest w sprężyny napędowe, które podczas otwierania przegrody magazynują energię, wykorzystywaną następnie do jej zamknięcia. Położenie przegrody w pozycji otwartej zapewnia wyzwalacz topikowy o nominalnej temperaturze zadziałania 70±5 , umieszczony w specjalnych śrubowych zaczepach. Zamknięcie przegrody następuje w wyniku zadziałania wyzwalacza topikowego po przekroczeniu temperatury zadziałania. Zniszczenie wyzwalacza powoduje rozłączenie zaczepów śrubowych, a następnie obrót przegrody do pozycji zamkniętej na skutek zadziałania sprężyn napędowych. Ruch obracanej przegrody ograniczony jest za pomocą oporowego zderzaka.

Podczas normalnej pracy instalacji przegroda odcinająca klap KTM-O-S znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuję przejście przegrody klapy do pozycji zamkniętej. Dopuszczalna prędkość przepływu w kanale przyłączeniowym wynosi 8 m/s dla klapy KTM-O-S z mechanizmem sprężynowym.

Ze względu na specyfikę stosowania by zminimalizować ryzyko uszkodzenia w transporcie towaru nie podlega on zwrotowi.

Klapy przeciwpożarowe przeznaczone są do montażu w instalacjach wentylacji ogólnej jako przegrody odcinające, oddzielające strefę objętą pożarem od pozostałej części budynku (normalnie otwarte). Funkcją tych klap jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu.

Klapy przeciwpożarowe typu KTM-O posiadają Certyfikat Stałości Właściwości Użytkowych nr 1438-CPR-0529, wydany przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej – Państwowy Instytut Badawczy.

Klapy są skonstruowane, produkowane oraz poddawane próbom zgodnie z wymogami norm: PN-EN 15650 „Wentylacja budynków - przeciwpożarowe klapy odcinające montowane w przewodach” oraz PN-EN 13501-3 „Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków - Część 3: Klasyfikacja na podstawie wyników badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach: ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających”.

Skuteczność klap potwierdzona jest badaniami według normy PN-EN 1366-2 „Badania odporności ogniowej instalacji użytkowych - Część 2: Przeciwpożarowe klapy odcinające”.

Klapa przeciwpożarowa typu KTM-O zakwalifikowana jest do klasy szczelności B (szczelność obudowy) na podstawie badań przeprowadzonych zgodnie z normą PN-EN 1751 „Wentylacja budynków. Urządzenia wentylacyjne końcowe. Badania aerodynamiczne przepustnic regulacyjnych i zamykających”.

Klapy odcinające typu KTM-O posiadają klasyfikację w następującym zakresie odporności ogniowej oraz mogą być montowane w podanych poniżej przegrodach budowlanych:

EI 120 (ve ho i↔o) S

• stropach o gęstości 2200±200 kg/m³ lub większej, o grubości 150 mm lub większej oraz o klasie odporności ogniowej EI120 lub większej,
• ścianach sztywnych o niskiej gęstości (650±200 kg/m³) lub większej, o grubości 115 mm lub większej oraz o klasie odporności ogniowej EI120 lub większej (np. ścianach betonowych, murowanych z cegły pełnej, z bloczków z betonu komórkowego lub pustaków oraz z płyt),
• ścianach podatnych o grubości 125 mm lub większej i klasie odporności ogniowej EI 120 lub większej (grubszych, o większej gęstości, większej ilości warstw płyty).

EI 90 (ve i↔o) S

• ścianach podatnych standardowych o grubości 100 mm lub większej i klasie odporności ogniowej EI90 lub większej (grubszych, o większej gęstości, więcej warstw płyty),
• ścianach sztywnych o grubości 100 mm lub większej oraz o odporności ogniowej EI90 lub większej (np. ścianach betonowych, murowanych z cegły pełnej, z bloczków z betonu komórkowego lub pustaków oraz płyt),
• z dala od ścian sztywnych o niskiej gęstości (650±200 kg/m³) lub większej, o grubości 120 mm lub większej oraz o odporności ogniowej EI90 lub większej (np.: betonowych, ścianach murowanych z cegły pełnej, z bloczków betonu komórkowego lub pustaków oraz z płyt).

EI 60 (ve i↔o) S

• ścianach sztywnych o grubości 100 mm lub większej i gęstości 520 kg/m³ lub większej oraz o klasie odporności ogniowej EI60 lub większej.

EI 30 (ve i↔o) S

• ścianach podatnych standardowych o grubości 75 mm i klasie odporności ogniowej EI30 lub większej (grubszych, o większej gęstości, więcej warstw płyty).

• Średnica 160mm,
• KTM-O-S – klapy z mechanizmem sprężynowym,
• długość klapy [mm] 195mm,
• wariant nyplowy,
• stal ocynkowana.
