Elektryczne nagrzewnice kanałowe przeznaczone są do podgrzewania nawiewanego powietrza w kanałach wentylacyjnych o przekroju okrągłym. Służą do podgrzewania powietrza w systemach grzewczych oraz wentylacyjnych. Obudowa i skrzynka przyłączeniowa wykonane są z ocynkowanej blachy stalowej, zaś elementy grzejne ze stali nierdzewnej. Nagrzewnice posiadają gumową uszczelkę dla hermetycznego połączenia z kanałami wentylacyjnymi. Nagrzewnice kanałowe NK wyposażone są w dwa termostaty zabezpieczające przed przegrzaniem:

• Główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50°C). Po ochłodzeniu termostat automatycznie zamyka obwód.
• Awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90°C). W przypadku zadziałania, ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Kontakty termostatów wyprowadzane są na oddzielne zaciski w celu podłączenia zewnętrznego urządzenia. Każdy rozmiar nagrzewnicy występuje w kilku wariantach o różnej mocy. Zwiększenie mocy można osiągnąć poprzez szeregową instalację nagrzewnic. Wszystkie nagrzewnice trójfazowe łączą się między sobą wg schematu „gwiazda”. W celu automatycznego utrzymywania zadanej temperatury powietrza stworzona została opcja NK…U z blokiem sterowania (nagrzewnice o mocy od 3,0 do 9,0 kW).

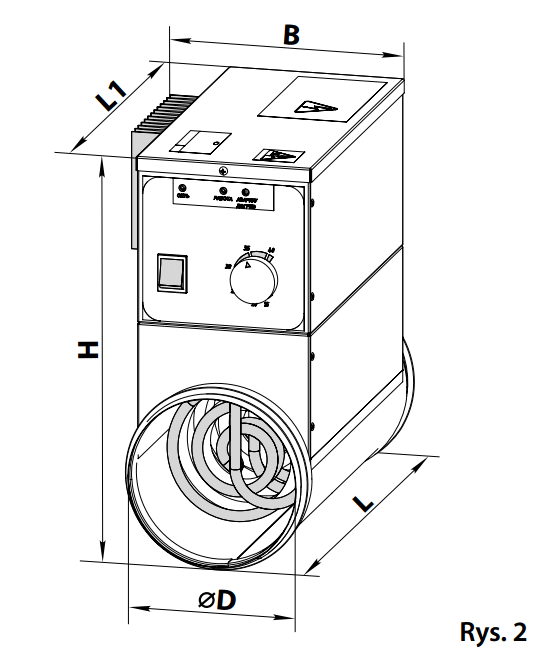

• średnica przyłączy 250 mm,
• wydajność 440 m³/h,
• pobór prądu 8,7 A,
• napięcie 400 V,
• moc 6,0 W,
• ilość elementów grzejnych x moc 3x2,0 kW.

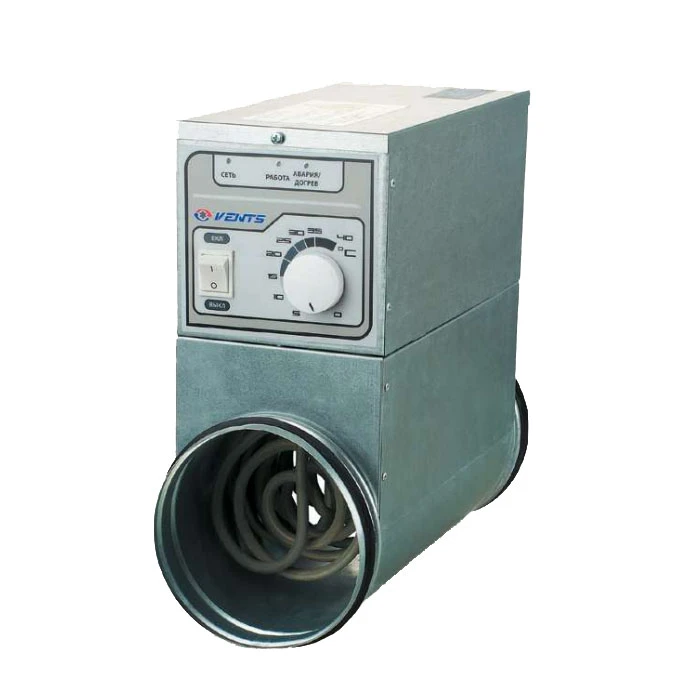

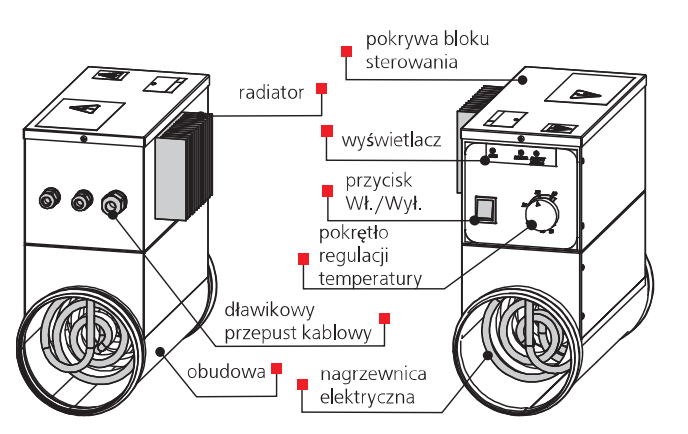

Nagrzewnica NK…U z blokiem sterowania wyposażona jest w triakowy regulator mocy. Regulacja polega na włączeniu i wyłączeniu pełnego obciążenia. Nagrzewnica umożliwia utrzymanie temperatury w zakresie od -30°C do +30°C. Do przełączania obciążenia służy urządzenie półprzewodnikowe (triak). Oznacza to , że w urządzeniu nie znajdują się żadne elementy mechaniczne, narażone na zużycie. Przełączanie obciążenia zawsze zachodzi w chwili, kiedy prąd i napięcie są równe zeru, co wyklucza pojawienie się zakłóceń elektromagnetycznych.

Nagrzewnice NK…U posiadają dwa termostaty zabezpieczające przed przegrzaniem:

• Główne zabezpieczenie z automatycznym restartem (temperatura uruchomienia od +50°C). Po ochłodzeniu termostat automatycznie zamyka obwód.
• Awaryjne zabezpieczenie z ręcznym restartem (temperatura uruchomienia od +90°C). W przypadku zadziałania, ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym usunięciu awarii.

Tryby pracy nagrzewnicy NK…U z blokiem sterowania (opcje): zgodnie z czujnikiem temperatury w celu utrzymywania zadanej temperatury w kanale; utrzymywanie mocy nagrzewnicy proporcjonalnie do sygnału zewnętrznego 0-10 V (0-100%) za pomocą zewnętrznego urządzenia sterującego. Ustawienie zadanej temperatury zachodzi dzięki wbudowanemu potencjometrowi. Do regulatora może być podłączony zewnętrzny sygnał sterowania z drugiego regulatora z zakresem zmiany napięcia (0-10 V), które odpowiada temperaturze w kanale (0…+40°C). W przypadku wyboru trybu pracy na podstawie czujnika temperatury, w kanale można zamówić jeden z czujników temperatury (brak w zestawie do kupienia osobno).

• kanałowy czujnik temperatury w rurce z nasadką KDT2-M1 (100…400 mm),
• kanałowy czujnik z kołnierzem instalacyjnym w rurce KDT2-M (100…400 mm),
• kanałowy czujnik z kołnierzem instalacyjnym w rurce z puszką zaciskową KDT2-MK (100-400 mm).

Konstrukcja nagrzewnicy pozwala umieścić ją w okrągłych kanałach wentylacyjnych za pomocą klamer. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Nagrzewnice kanałowe mogą być ustawiane w dowolnym położeniu, oprócz położenia tablicą rozdzielczą w dół (niebezpieczeństwo gromadzenia się skroplin). Zaleca się ustawienie, w którym strumień powietrza przepływa równomiernie przez cały przekrój. Przed nagrzewnicą powinien znajdować się filtr powietrza, zabezpieczający elementy grzejne przed zabrudzeniem. Rekomendowana odległość między nagrzewnicą i innymi elementami systemu powinna być nie mniejsza niż przekątna elementu grzejnego w części przepływowej. Wydajność nagrzewnic kanałowych jest obliczona na minimalną prędkość strumienia powietrza 1,5 m/s i maksymalną temperaturę wychodzącego powietrza +40ºC. W przypadku zastosowania regulatora obrotów wentylatora niezbędne jest zabezpieczenie minimalnej wydajności powietrza przepływającego przez nagrzewnicę. Nagrzewnica nie może pracować przy wyłączonym wentylatorze.

Do prawidłowej i bezpiecznej pracy nagrzewnicy zaleca się stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i ochronę: automatyczne regulowanie mocy i temperatury ogrzewanego powietrza; - oznaczanie stanu filtra przy pomocy czujnika różnicowego ciśnienia; - odcięcie zasilania do nagrzewnicy, w przypadku awarii wentylatora lub obniżenia prędkości strumienia powietrza, a także przy zadziałaniu wbudowanych termostatów; wyłączenie systemu wentylacji z przedmuchem elektrycznych przewodów grzewczych nagrzewnicy.
