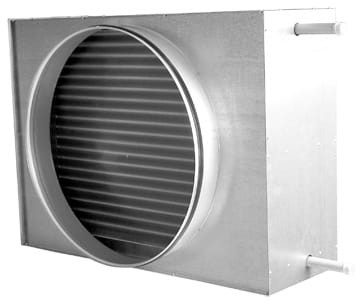

NAGRZEWNICA WODNA SALDA
AVS 160
do centrali, rekuperatora.
|
 |
Opis:
Nagrzewnice wodne AVS marki SALDA stosowane w systemach wentylacji wykonane są z miedzianych rurek, aluminiowych lamel oraz obudowy ze stali ocynkowanej. Dodatkowo panel serwisowy jest bardzo łatwy do demontażu, wystarczy odkręcić cztery śruby, a zdjęcie pokrywy umożliwia kontrolę nagrzewnicy oraz proste czyszczenie.
Dane techniczne:
- Średnica Ø160,
- obudowa stal ocynkowana,
- lamele aluminiowe,
- rurki miedziane,
- dwurzędowa.
|
| Wydatek powietrza |
Strata
ciśnienia |
Temperatura
na wejściu |
Temperatura wody przy
wlocie/wylocie: 90/70°C |
| |
|
|
Tw |
P |
Ww |
Cw |
| [m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
| 140 |
6,51 |
-25 |
48,37 |
3,45 |
0,04 |
5,13 |
| 140 |
6,74 |
-15 |
51,24 |
3,11 |
0,04 |
4,29 |
| 140 |
6,85 |
-10 |
52,65 |
2,95 |
0,04 |
3,89 |
| 140 |
7,10 |
0 |
55,41 |
2,61 |
0,03 |
3,14 |
| 140 |
7,35 |
10 |
58,10 |
2,28 |
0,03 |
2,46 |
| 290 |
17,51 |
-25 |
34,33 |
5,77 |
0,07 |
12,92 |
| 290 |
18,15 |
-15 |
38,58 |
5,22 |
0,06 |
10,77 |
| 290 |
18,45 |
-10 |
40,69 |
4,94 |
0,06 |
9,76 |
| 290 |
19,16 |
0 |
44,83 |
4,38 |
0,05 |
7,86 |
| 290 |
19,88 |
10 |
48,91 |
3,81 |
0,05 |
6,15 |
| 430 |
31,40 |
-25 |
26,74 |
7,46 |
0,09 |
20,54 |
| 430 |
32,38 |
-15 |
31,74 |
6,75 |
0,08 |
17,12 |
| 430 |
32,89 |
-10 |
34,21 |
6,39 |
0,08 |
15,50 |
| 430 |
34,15 |
0 |
39,10 |
5,66 |
0,07 |
12,47 |
| 430 |
35,47 |
10 |
43,93 |
4,93 |
0,06 |
9,73 |
Tw - temperatura na wyjściu.
P - moc grzewcza.
Ww - wydatek wody grzewczej.
Cw - strata ciśnienia w nagrzewnicy. |
|
| Wydatek powietrza |
Strata
ciśnienia |
Temperatura
na wejściu |
Temperatura wody przy
wlocie/wylocie: 80/60°C |
| |
|
|
Tw |
P |
Ww |
Cw |
| [m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
| 140 |
6,51 |
-25 |
40,62 |
3,08 |
0,04 |
4,32 |
| 140 |
6,74 |
-15 |
43,48 |
2,75 |
0,03 |
3,53 |
| 140 |
6,85 |
-10 |
44,88 |
2,58 |
0,03 |
3,16 |
| 140 |
7,10 |
0 |
47,62 |
2,25 |
0,03 |
2,47 |
| 140 |
7,35 |
10 |
50,28 |
1,91 |
0,02 |
1,85 |
| 290 |
17,51 |
-25 |
28,02 |
5,16 |
0,06 |
10,81 |
| 290 |
18,15 |
-15 |
32,27 |
4,60 |
0,06 |
8,81 |
| 290 |
18,45 |
-10 |
34,36 |
4,32 |
0,05 |
7,88 |
| 290 |
19,16 |
0 |
38,36 |
3,76 |
0,05 |
6,14 |
| 290 |
19,88 |
10 |
42,56 |
3,19 |
0,04 |
4,59 |
| 430 |
31,40 |
-25 |
21,23 |
6,67 |
0,08 |
17,14 |
| 430 |
32,38 |
-15 |
26,21 |
5,95 |
0,07 |
13,96 |
| 430 |
32,89 |
-10 |
28,68 |
5,59 |
0,07 |
12,47 |
| 430 |
34,15 |
0 |
33,56 |
4,86 |
0,06 |
9,71 |
| 430 |
35,47 |
10 |
38,37 |
4,12 |
0,05 |
7,24 |
Tw - temperatura na wyjściu.
P - moc grzewcza.
Ww - wydatek wody grzewczej.
Cw - strata ciśnienia w nagrzewnicy. |
|
| Wydatek powietrza |
Strata
ciśnienia |
Temperatura
na wejściu |
Temperatura wody przy
wlocie/wylocie: 60/40°C |
| |
|
|
Tw |
P |
Ww |
Cw |
| [m³/h] |
[Pa] |
[°C] |
[°C] |
[kW] |
[l/s] |
[kPa] |
| 140 |
6,51 |
-25 |
24,90 |
2,34 |
0,03 |
2,85 |
| 140 |
6,74 |
-15 |
27,68 |
2,01 |
0,02 |
2,17 |
| 140 |
6,85 |
-10 |
29,03 |
1,84 |
0,02 |
1,86 |
| 140 |
7,10 |
0 |
31,61 |
1,49 |
0,02 |
1,30 |
| 140 |
7,35 |
10 |
33,94 |
1,13 |
0,01 |
0,81 |
| 290 |
17,51 |
-25 |
15,28 |
3,92 |
0,05 |
7,04 |
| 290 |
18,15 |
-15 |
19,48 |
3,36 |
0,04 |
5,36 |
| 290 |
18,45 |
-10 |
21,55 |
3,07 |
0,04 |
4,59 |
| 290 |
19,16 |
0 |
25,61 |
2,50 |
0,03 |
3,19 |
| 290 |
19,88 |
10 |
29,55 |
1,92 |
0,02 |
2,00 |
| 430 |
31,40 |
-25 |
10,10 |
5,06 |
0,06 |
11,10 |
| 430 |
32,38 |
-15 |
15,05 |
4,34 |
0,05 |
8,43 |
| 430 |
32,89 |
-10 |
17,49 |
3,97 |
0,05 |
7,21 |
| 430 |
34,15 |
0 |
22,32 |
3,23 |
0,04 |
5,01 |
| 430 |
35,47 |
10 |
27,06 |
2,48 |
0,03 |
3,14 |
Tw - temperatura na wyjściu.
P - moc grzewcza.
Ww - wydatek wody grzewczej.
Cw - strata ciśnienia w nagrzewnicy. |
|
Wymiary: |
 |
| Typ |
A
[mm]
|
B
[mm]
|
C
[mm]
|
a
[mm]
|
a1
[mm] |
b
[mm] |
Ød
[mm] |
L
[mm] |
ØD
[mm] |
| AVS 160 |
289 |
265 |
304 |
115 |
20 |
213 |
21,7 |
361 |
160 |
|
