Opis
DANE TECHNICZNE
- Średnica:355mm,
- wydatek powietrza [m³/h] 6185,
- poziom hałasu [dB(A)/3 m] 54,
- max temperatura pracy 120°C,
- materiał: stal galwanizowana,
- izolacja wełna mineralna 50mm,
- klasa izolacji uzwojenia silnika: F,
- wentylator odśrodkowy
do wentylacji pomieszczeń kuchennych, - silnik ze stalowym wirnikiem
odpornym na wysoką temperaturę, - klasa bezpieczeństwa IP54,
- D- sieć trójfazowa.
OPIS

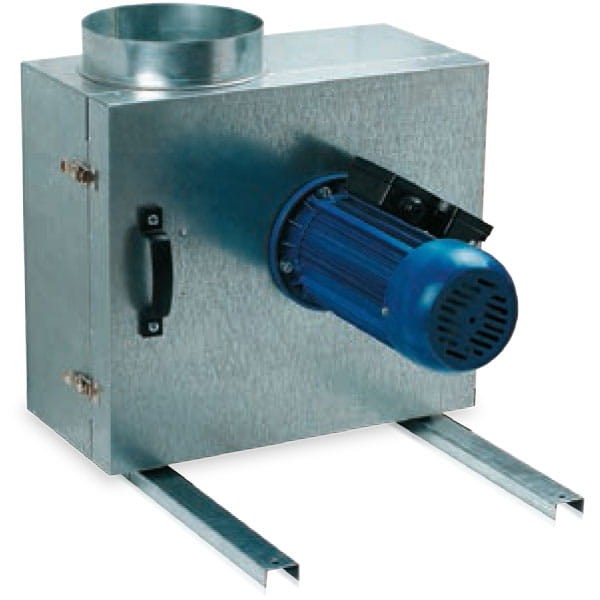

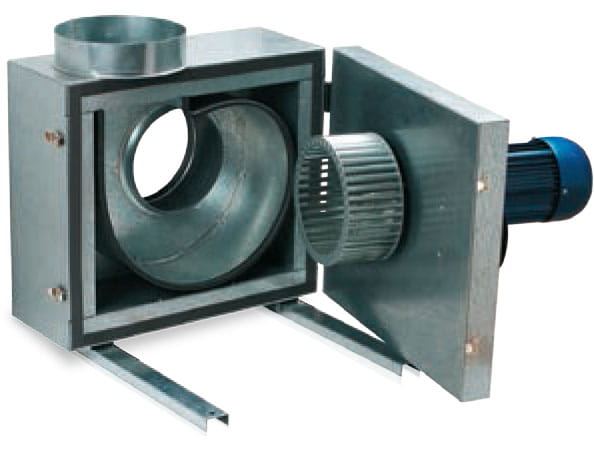

Wykonany z galwanizowanej stali i materiałów zapewniających izolację termiczną oraz akustyczną wentylator okapowy KSK firmy VENTS przeznaczony jest do usuwania z pomieszczeń gorącego (do 120°C), zanieczyszczonego, zadymionego powietrza i oparów tłuszczu. Urządzenie tej serii sprawdza się w systemach wentylacji, w których panują wysokie opory powietrza. Idealnie nadaje się do wentylacji pomieszczeń kuchennych jak również piekarniczych profesjonalnej gastronomii oraz w pomieszczeniach przemysłowych np. do usuwania gazów spawalniczych. Izolację termiczną oraz akustyczną zapewnia wełna mineralna o grubości 50mm. Wentylator posiada pierścienie antywibracyjne co niweluje ewentualne drgania wpływając na jeszcze cichszą jego pracę. Króćce przyłączeniowe urządzenia zostały dodatkowo wyposażone w gumowe uszczelki. Wentylator KSK firmy VENTS wyposażone jest w trójfazowy odporny na wysoką temperaturę silnik ze stalowym wirnikiem o łopatkach wygiętych do przodu, a dzięki ściance rewizyjnej posiadającej wygodny uchwyt dostęp do bloku silnika jest jeszcze łatwiejszy. Możliwe jest podłączenie do wentylatora zewnętrznego urządzenia zabezpieczającego po przez zintegrowane styki termiczne z wyprowadzonymi na zewnątrz końcówkami. Regulacja wydajnością wentylatora może odbywać się skokowo poprzez regulator transformatorowy (np. A3RW).
| typ | jedn. | KSK 150 4E KSK 160 4E | KSK 150 4D KSK 160 4D | KSK 200 4E | KSK 200 4D | KSK 250 4D | KSK 315 2E |
| wydajność | m³/h | 700 | 730 | 1600 | 1650 | 3500 | 4695 |
| napięcie zasilania | V/Hz | 1~230 | 3~380 | 1~230 | 3~380 | 3~380 | 1~230 |
| moc | W | 180 | 180 | 550 | 750 | 1500 | 1531 |
| pobór prądu | A | 1,7 | 0,6 | 3 | 2 | 3,4 | 7,35 |
| obroty silnika | (min⁻¹) | 1450 | 1455 | 1475 | 1465 | 1470 | 3125 |
| poziom hałasu | dB(A)/3m | 41 | 41 | 45 | 45 | 51 | 53 |
| max. temp. pracy | °C | od -20 do +120 | od -20 do +120 | od -20 do +120 | od -20 do +120 | od -20 do +120 | od-20 do +120 |
| klasa bezpieczeństwa | IP | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 |
| typ | jedn. | KSK 315 2D | KSK 355 2E | KSK 355 2D | KSK 400 4E | KSK 400 4D | KSK 450 4E | KSK 450 4D |
| wydajność | m³/h | 4710 | 6570 | 6185 | 5392 | 5098 | 8138 | 7840 |
| napięcie zasilania | V/Hz | 3~380 | 1~230 | 3~380 | 1~230 | 3~380 | 1~230 | 3~380 |
| moc | W | 1225 | 2621 | 3145 | 1048 | 785 | 1570 | 1350 |
| pobór prądu | A | 2,80 | 12,66 | 6,12 | 5,0 | 2,25 | 7,25 | 2,81 |
| obroty silnika | (min⁻¹) | 3025 | 2890 | 2652 | 1440 | 1470 | 1470 | 1450 |
| poziom hałasu | dB(A)/3m | 52 | 54 | 54 | 54 | 53 | 57 | 56 |
| max. temp. pracy | °C | od -20 do +120 | od -20 do +120 | od -20 do +120 | od -20 do +120 | od -20 do +120 | od -20 do +120 | od-20 do +120 |
| klasa bezpieczeństwa | IP | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 |
WYMIARY
| Wymiary | ØD | B1 | H | H1 | L2 | L4 |
| KSK 150 4E | 150 | 330 | 540 | 365 | 470 | 205 |
| KSK 150 4D | 150 | 330 | 540 | 365 | 470 | 205 |
| KSK 160 4E | 160 | 330 | 540 | 365 | 470 | 205 |
| KSK 160 4D | 160 | 330 | 540 | 365 | 470 | 205 |
| KSK 200 4E | 200 | 365 | 600 | 425 | 570 | 235 |
| KSK 200 4D | 200 | 365 | 600 | 425 | 570 | 235 |
| KSK 250 4D | 250 | 435 | 665 | 505 | 645 | 285 |
| KSK 315 2E | 315 | 550 | 708 | 600 | 650 | 327 |
| KSK 315 2D | 315 | 550 | 708 | 600 | 650 | 327 |
| KSK 355 2E | 355 | 600 | 764 | 655 | 650 | 352 |
| KSK 355 2D | 355 | 600 | 764 | 655 | 650 | 352 |
| KSK 400 4E | 400 | 700 | 900 | 790 | 850 | 402 |
| KSK 400 4D | 400 | 700 | 900 | 790 | 850 | 402 |
| KSK 450 4D | 450 | 750 | 980 | 870 | 850 | 437 |
| KSK 450 4E | 450 | 750 | 980 | 870 | 850 | 437 |
| Wymiary | ØD | B | H1 | L | L1 | L3 | L4 |
| KSK 150 4E | 150 | 410 | 365 | 525 | 500 | 475 | 205 |
| KSK 150 4D | 150 | 410 | 365 | 525 | 500 | 475 | 205 |
| KSK 160 4E | 160 | 410 | 365 | 525 | 500 | 475 | 205 |
| KSK 160 4D | 160 | 410 | 365 | 525 | 500 | 475 | 205 |
| KSK 200 4E | 200 | 485 | 425 | 625 | 600 | 515 | 235 |
| KSK 200 4D | 200 | 485 | 425 | 625 | 600 | 515 | 235 |
| KSK 250 4D | 250 | 575 | 505 | 700 | 675 | 620 | 285 |
| KSK 315 2E | 315 | 690 | 600 | 715 | 700 | 672 | 327 |
| KSK 315 2D | 315 | 690 | 600 | 715 | 700 | 672 | 327 |
| KSK 355 2E | 355 | 740 | 655 | 727 | 700 | 737 | 352 |
| KSK 355 2D | 355 | 740 | 655 | 727 | 700 | 737 | 352 |
| KSK 400 4E | 400 | 906 | 790 | 908 | 900 | 747 | 402 |
| KSK 400 4D | 400 | 906 | 790 | 908 | 900 | 747 | 402 |
| KSK 450 4E | 450 | 996 | 870 | 925 | 900 | 782 | 437 |
| KSK 450 4D | 450 | 996 | 870 | 925 | 900 | 782 | 437 |
